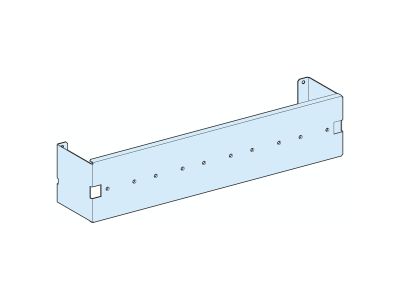

Płyta montażowa pionowa ISFT100 PSet | LVS03120 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pionowa ISFT100 PSet to solidne podłoże do mocowania aparatury modułowej na szynach TH35 w szafach rozdzielczych i tablicach sterowniczych. Zaprojektowana w standardzie 100 jednostek (100 TE), zapewnia stabilne i estetyczne rozmieszczenie zabezpieczeń, wyłączników oraz innych modułów elektrycznych. Wykonana z blachy stalowej o podwyższonej wytrzymałości, pokrytej antykorozyjną powłoką, gwarantuje długotrwałą eksploatację w warunkach przemysłowych.

• Standard 100 jednostek (TE): Uniwersalna wielkość płyty do montażu aparatury o łącznym rozmiarze 100 modułów (po 17,5 mm każdy), zgodna z normami DIN.
• Szyny TH35: Płyta wyposażona w wbudowane szyny montażowe TH35 (35 mm) – proste i pewne mocowanie aparatury modułowej.
• Blacha stalowa z powłoką antykorozyjną: Odporna na korozję, wilgoć i uszkodzenia mechaniczne, co wydłuża żywotność instalacji.
• Pionowa konstrukcja: Oszczędza przestrzeń w szafach i rozdzielnicach, umożliwiając pionowe grupowanie aparatury.
• Zestaw montażowy PSet: Dołączony komplet akcesoriów ułatwiający szybki i precyzyjny montaż płyty do konstrukcji szafy.

Zgodność z Normami

Płyta montażowa ISFT100 spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym normy DIN 43880 (wielkość jednostek TE) oraz EN 50022 (szyny TH35). Produkt posiada deklarację zgodności CE i jest kompatybilny z aparaturą modułową większości producentów.

Zastosowanie

Płyta montażowa pionowa ISFT100 PSet znajduje zastosowanie w instalacjach elektrycznych, szafach rozdzielczych, tablicach sterowniczych oraz systemach automatyki przemysłowej.

• Montaż aparatury modułowej (wyłączniki, przekaźniki, zabezpieczenia) w szafach rozdzielczych.
• Organizacja przestrzeni w tablicach sterowniczych – pionowe grupowanie modułów.
• Podstawa dla systemów automatyki i sterowania w maszynach przemysłowych.
• Wyposażenie rozdzielnic w zakładach produkcyjnych, budynkach biurowych i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż płyty powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Płytę należy zamocować do konstrukcji szafy za pomocą dostarczonych elementów z zestawu PSet, zapewniając równomierne rozłożenie sił i stabilność. Szyny TH35 powinny być ustawione pionowo, z zachowaniem odstępów między modułami zgodnie z zaleceniami producenta aparatury. Po montażu należy sprawdzić sztywność konstrukcji i brak luzów.

FAQ

• Czy płyta ISFT100 nadaje się do montażu aparatury innych producentów? Tak – płyta spełnia standardy DIN i jest kompatybilna z aparaturą modułową większości producentów, o ile posiadają one wymiar 100 jednostek TE.
• Jakie narzędzia są potrzebne do montażu? Wystarczą podstawowe narzędzia ręczne: wkrętarka, wkręty samogwintujące (z zestawu PSet) oraz poziomica do sprawdzania pionu.
• Czy płyta jest dostarczana z osłonami ochronnymi? Nie – osłony ochronne nie są częścią standardowego wyposażenia. Można je nabyć oddzielnie w zależności od wymagań instalacji.
