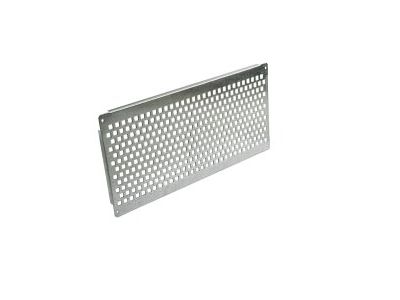

Płyta montażowa perforowana typ A (250) PM 1-1 PER-A | 001101620 Eti

Alternatywny kod produktu: PM 1-1 PER-A

Opis i Kluczowe Cechy

Płyta montażowa perforowana typ A (250) o symbolu 001101620 (oznaczenie PM 1-1 PER-A) to uniwersalny element wyposażenia rozdzielnic i szaf sterowniczych, przeznaczony do montażu aparatury modułowej. Perforacja umożliwia szybkie, elastyczne i powtarzalne pozycjonowanie urządzeń bez konieczności wiercenia dodatkowych otworów, co skraca czas instalacji i ułatwia przyszłe modyfikacje układu.

• Perforacja w standardzie DIN: Umożliwia montaż aparatury modułowej na szynie TH35 oraz bezpośrednie mocowanie za pomocą wkrętów – elastyczność aranżacji wnętrza rozdzielnicy.
• Wymiary typ A (250): Dopasowane do typowych obudów rozdzielnic, zapewniają optymalne wykorzystanie przestrzeni montażowej bez zbędnych strat.
• Solidna konstrukcja: Wykonana z materiału gwarantującego sztywność i trwałość mechaniczną, co przekłada się na stabilne utrzymanie cięższych komponentów (np. styczników, wyłączników).
• Łatwa identyfikacja: Symbol katalogowy 001101620 (PM 1-1 PER-A) ułatwia zamawianie i kompletację w projektach.
• Uniwersalność zastosowania: Przeznaczona do aparatury modułowej szerokości 1–4 modułów, przekaźników, przycisków i innych elementów montowanych na szynie DIN.

Zgodność z Normami

Produkt jest przeznaczony do stosowania w rozdzielnicach i szafach sterowniczych zgodnie z ogólnymi wymaganiami europejskich norm dla wyposażenia niskonapięciowego. Brak szczegółowych norm w dostarczonych danych technicznych. Montaż należy przeprowadzić zgodnie z obowiązującymi przepisami i normami branżowymi (m.in. dotyczącymi rozdzielnic niskiego napięcia), aby zapewnić bezpieczeństwo i poprawność działania całej instalacji.

Zastosowanie

Płyta montażowa perforowana typ A (250) znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane, łatwe w modyfikacji mocowanie aparatury modułowej w rozdzielnicach i szafach sterowniczych.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków sterowniczych w rozdzielnicach w budynkach mieszkalnych i usługowych.
• Tworzenie szaf sterowniczych w automatyce budynkowej – do montażu przekaźników impulsowych, czujników i modułów sterujących.
• Szybka rekonfiguracja układu w istniejących instalacjach podczas modernizacji lub rozbudowy – bez konieczności demontażu całej płyty.
• Mocowanie aparatury sygnalizacyjnej (lampki, przyciski) oraz sterowników PLC w przemysłowych szafach rozdzielczych.

Wskazówki Montażowe

Montaż płyty montażowej perforowanej powinien być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Płytę mocuje się do obudowy rozdzielnicy za pomocą wkrętów lub śrub (nie są dołączone do zestawu), uwzględniając nośność podłoża. Aparaturę modułową montuje się na szynie TH35 zgodnie z instrukcją producenta urządzeń. Przy dokręcaniu połączeń śrubowych należy stosować momenty dokręcania podane w dokumentacji technicznej. Przekrój przewodów i zabezpieczenia należy dobrać zgodnie z obowiązującymi normami i obciążalnością prądową. Po zamontowaniu sprawdzić poprawność mocowania i brak poluzowań.

FAQ

• Czy płyta montażowa jest kompatybilna z szyną DIN TH35? Tak, perforacja jest zaprojektowana zgodnie ze standardem rozstawu szyny DIN TH35, co umożliwia bezpośrednie zatrzaśnięcie aparatury modułowej na szynie zamontowanej na płycie.
• Czy mogę przyciąć płytę na wymiar? Płyta może być przycinana na wymiar przy użyciu odpowiednich narzędzi (np. nożyc do blachy, piły), jednak należy zachować ostrożność, aby nie uszkodzić perforacji i nie osłabić konstrukcji. Producent nie podaje konkretnych zaleceń dotyczących cięcia.
• Jaki jest stopień ochrony płyty? Stopień ochrony nie jest określony w danych technicznych produktu – płyta jest elementem wewnętrznym rozdzielnicy, a końcowy stopień ochrony (np. IP20, IP65) zależy od zastosowanej obudowy.
