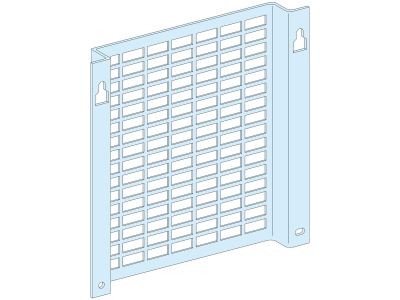

Płyta montażowa perforowana do obudów PSet | LVS03172 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa perforowana do obudów PSet to element systemu montażowego przeznaczony do zabudowy aparatury w obudowach PrismaSeT G oraz kompatybilnych z Altistart ATS01N. Wykonana ze stali ocynkowanej, zapewnia trwałość i odporność na korozję. Perforowana konstrukcja ułatwia montaż aparatury elektrycznej oraz prowadzenie przewodów wewnątrz obudowy.

• Wymiary 600x300 mm: Standaryzowany rozmiar dostosowany do szerokości obudów 600 mm, zapewniający optymalne wykorzystanie przestrzeni montażowej.
• Stal ocynkowana: Wysoka odporność na korozję i trwałość konstrukcji, nawet w trudnych warunkach przemysłowych.
• Perforowana powierzchnia montażowa: Ułatwia mocowanie aparatury za pomocą śrub dociskowych oraz organizację okablowania wewnątrz obudowy.
• Kompatybilność z PrismaSeT G: Zapewnia bezproblemowe dopasowanie do standardowych obudów systemowych.
• Zgodność z Altistart ATS01N: Przeznaczona do montażu softstartów serii ATS01N w odpowiednich obudowach.

Zgodność z Normami

Płyta montażowa spełnia wymagania norm europejskich dotyczących konstrukcji stalowych oraz bezpieczeństwa elektrycznego w zakresie montażu aparatury. Wykonana ze stali ocynkowanej zgodnie z normami EN 10346 i posiada oznaczenie CE.

Zastosowanie

Płyta montażowa perforowana do obudów PSet znajduje zastosowanie w instalacjach elektrycznych, szafach sterowniczych oraz systemach automatyki.

• Montaż aparatury elektrycznej w obudowach PrismaSeT G.
• Zabudowa softstartów serii Altistart ATS01N w dedykowanych obudowach.
• Organizacja przestrzeni montażowej w szafach sterowniczych o szerokości 600 mm.
• Mocowanie elementów osprzętu i aparatury modułowej z wykorzystaniem perforacji.

Wskazówki Montażowe

Montaż płyty w obudowie powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że obudowa jest stabilnie zamocowana i odłączona od napięcia. Płytę montażową należy przykręcić do tylnej ściany obudowy za pomocą odpowiednich śrub (nie wchodzą w skład zestawu). Podczas mocowania aparatury należy zachować odpowiednie odstępy montażowe zgodnie z dokumentacją techniczną urządzeń. Po zamontowaniu aparatury należy sprawdzić poprawność ułożenia przewodów i zabezpieczeń.

FAQ

• Czy płyta jest odpowiednia dla wszystkich obudów PrismaSeT G? Płyta przeznaczona jest dla obudów o szerokości 600 mm. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem obudowy.
• Czy płyta wymaga dodatkowych elementów montażowych? Do zamocowania płyty w obudowie niezbędne są odpowiednie śruby (nie są dołączone do zestawu). Dobór śrub zależy od konstrukcji obudowy.
• Jaki jest maksymalny ciężar aparatury, którą można zamontować na płycie? Maksymalne obciążenie nie zostało określone w danych produktu. Należy kierować się dokumentacją techniczną montowanych urządzeń oraz zaleceniami producenta obudowy.
