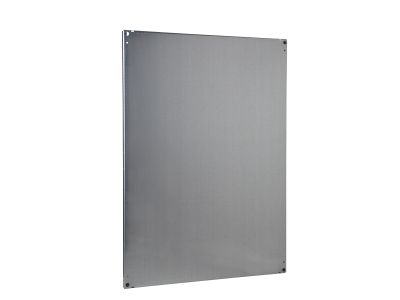

Płyta montażowa pełna ocynkowana do SF,SM 2000x 1000mm Spacial | NSYMP2010 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pełna ocynkowana NSYMP2010 to dedykowane wyposażenie do obudów serii Spacial SF oraz SM o wymiarach 2000 × 1000 mm. Wykonana z ocynkowanej stali zapewnia sztywną, odporną na korozję powierzchnię niezbędną do bezpiecznego montażu aparatury modułowej, szyn DIN, listew zaciskowych i innych komponentów elektrycznych. Dzięki pełnej konstrukcji gwarantuje stabilne podparcie dla urządzeń, co przekłada się na niezawodność całej instalacji.

• Wymiary 2000 × 1000 mm: Duża powierzchnia robocza umożliwia rozmieszczenie wielu elementów sterowania, zabezpieczeń i sygnalizacji w jednej obudowie, co upraszcza okablowanie i skraca czas montażu.
• Stal ocynkowana: Warstwa cynku chroni przed korozją nawet w warunkach podwyższonej wilgotności, co wydłuża żywotność płyty i całej szafy sterowniczej.
• Pełna (nieperforowana) konstrukcja: Zapewnia maksymalną sztywność mechaniczną oraz równomierne rozłożenie obciążeń montowanych urządzeń, minimalizując ryzyko odkształceń.
• Dedykowana do obudów Spacial SF/SM: Otwory montażowe oraz wycięcia są precyzyjnie dopasowane do profili obudowy, co eliminuje konieczność dodatkowej obróbki i skraca czas instalacji.
• Gotowa do montażu: Płyta jest fabrycznie wykończona – nie wymaga malowania ani powłok ochronnych. Można ją natychmiast zamocować w obudowie zgodnie z instrukcją producenta.

Zgodność z Normami

Płyta montażowa NSYMP2010 została zaprojektowana i wyprodukowana zgodnie z wymogami norm europejskich oraz standardami jakości Schneider Electric. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami i gwarantuje bezpieczne użytkowanie w instalacjach elektrycznych i automatyce przemysłowej.

Zastosowanie

Płyta montażowa pełna ocynkowana znajduje zastosowanie wszędzie tam, gdzie konieczne jest solidne i stabilne mocowanie aparatury modułowej, sterowników oraz elementów łączeniowych wewnątrz obudów Spacial.

• Montaż styczników, wyłączników nadprądowych, przycisków sterowniczych i przełączników w szafach sterowniczych i rozdzielnicach.
• Instalacja szyn DIN (np. TH35) wraz z listwami zaciskowymi i modułami automatyki (PLC, przekaźniki, zasilacze).
• Tworzenie dedykowanych paneli operatorskich ze wskaźnikami i sygnalizatorami – płyta pełna umożliwia dowolne rozmieszczenie otworów pod przyrządy.
• Rozbudowa istniejących rozdzielnic Spacial SF/SM o dodatkowe poziomy montażowe bez konieczności wymiany obudowy.

Wskazówki Montażowe

Montaż oraz wszelkie prace wewnątrz obudowy powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Płytę mocuje się do profili nośnych obudowy za pomocą śrub dostarczonych przez producenta (moment dokręcania zgodny z dokumentacją techniczną). Przed wierceniem dodatkowych otworów należy upewnić się, że nie naruszają one integralności płyty ani obudowy. Przekroje przewodów dobrać do obciążenia prądowego zgodnie z normą PN-HD 60364. Po zakończeniu montażu sprawdzić ciągłość połączeń ochronnych.

FAQ

• Czy płyta jest fabrycznie pokryta warstwą ochronną? Tak, płyta NSYMP2010 jest ocynkowana ogniowo, co nadaje jej trwałą odporność na korozję w normalnych warunkach eksploatacji szaf sterowniczych.
• Czy można ciąć płytę na mniejsze kawałki? Produkt jest przewidziany do montażu w oryginalnym rozmiarze 2000×1000 mm w dedykowanych obudowach. Modyfikacje nie są zalecane, gdyż mogą osłabić sztywność i doprowadzić do utraty właściwości antykorozyjnych na krawędziach cięcia.
• Jaki stopień ochrony zapewnia płyta po zamontowaniu? Płyta montażowa nie wpływa na stopień ochrony (IP) obudowy – stopień ochrony zależy od użytej obudowy oraz sposobu uszczelnienia drzwi i przepustów kablowych. Należy sprawdzić dokumentację obudowy Spacial.
