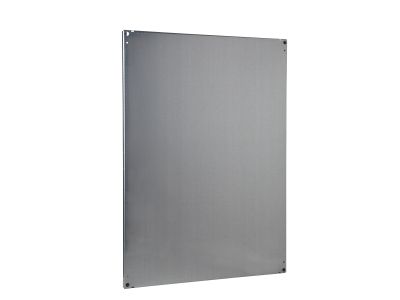

Płyta montażowa pełna ocynkowana do SF,SM 1800x 1200mm Spacial | NSYMP1812 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pełna ocynkowana o wymiarach 1800x1200 mm przeznaczona do obudów serii Spacial SF, SFX, SM oraz SMX. Oznaczona symbolem NSYMP1812, stanowi solidną podstawę do montażu aparatury modułowej, styczników, przekaźników i innych elementów w rozdzielnicach oraz szafach sterowniczych. W zestawie znajduje się płyta montażowa wraz z dwoma ślizgaczami ułatwiającymi pozycjonowanie.

• Wymiary 1800x1200 mm: duża powierzchnia robocza umożliwia montaż wielu urządzeń i swobodne prowadzenie przewodów, co skraca czas instalacji i ułatwia rozbudowę zestawu.
• Stal ocynkowana: wysoka odporność na korozję zapewnia trwałość w środowiskach przemysłowych i chroni zamontowaną aparaturę przed uszkodzeniami mechanicznymi.
• Zgodność z obudowami Spacial SF/SM/SFX/SMX: gwarantuje bezproblemowe dopasowanie i stabilne mocowanie bez konieczności modyfikacji obudowy.
• W zestawie 2 ślizgacze: ułatwiają wsunięcie płyty na prowadnice, co przyspiesza montaż i demontaż podczas serwisu.
• Uniwersalne zastosowanie: płyta nadaje się zarówno do szaf rozdzielczych, jak i sterowniczych, umożliwiając elastyczne rozmieszczenie osprzętu.

Zgodność z Normami

Płyta montażowa została zaprojektowana i wyprodukowana zgodnie z wymaganiami europejskich norm dla osprzętu obudów elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Nie posiada deklarowanych numerów norm przez producenta – zaleca się stosowanie jej w systemach spełniających przepisy IEC 61439 (rozdzielnice nn) oraz odpowiednie wytyczne montażowe.

Zastosowanie

Płyta montażowa NSYMP1812 jest dedykowana do budowy i modernizacji szaf sterowniczych oraz rozdzielnic w obiektach przemysłowych, komercyjnych i infrastrukturalnych. Stanowi bazę dla aparatury modułowej i sprzętu sterującego.

• Montaż styczników, przekaźników i wyłączników silnikowych w szafach rozdzielczych niskiego napięcia.
• Instalacja aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki) w rozdzielnicach głównych i podrozdzielniach.
• Umieszczanie sterowników PLC, zasilaczy oraz elementów automatyki budynkowej – dzięki dużej powierzchni możliwe jest uporządkowane prowadzenie przewodów.
• Wykorzystanie w szafach serwerowych, telekomunikacyjnych i UPS, pod warunkiem zachowania odpowiednich odstępów dla wentylacji.

Wskazówki Montażowe

Montaż płyty montażowej oraz zamocowanie na niej aparatury elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (grupa G1 – eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej szafie i upewnić się o braku jego obecności. Płytę montuje się w obudowie na prowadnicach (ślizgacze wsunąć w odpowiednie rowki) lub mocować za pomocą wkrętów do fabrycznych otworów obudowy – postępować zgodnie z dokumentacją techniczno-ruchową producenta. Przykręcanie elementów do płyty wykonywać z momentem dokręcania zalecanym dla danego łącznika. Przekrój przewodów oraz obciążenie mechaniczne płyty dobierać do parametrów montowanych urządzeń.

FAQ

• Czy płyta montażowa NSYMP1812 pasuje do obudów Spacial SMX? Tak, płyta jest zgodna z całą gamą Spacial: SF, SFX, SM oraz SMX – wymiary 1800x1200 mm odpowiadają standardowym rozmiarom tych obudów.
• Z jakiego materiału wykonana jest płyta? Płyta jest wykonana ze stali ocynkowanej ogniowo, co zapewnia odporność na korozję i długoletnią trwałość nawet w wilgotnym środowisku.
• Czy w zestawie znajdują się elementy mocujące do aparatury? W zestawie dostarczana jest płyta montażowa oraz 2 ślizgacze do wsuwania w obudowę. Elementy mocujące (wkręty, nakrętki, szyny montażowe) do aparatury należy dobrać oddzielnie w zależności od stosowanych urządzeń.
