Płyta montażowa pełna ocynkowana do SBM 300x400mm Spacial | NSYMM34SB Schneider Electric

Opis i Kluczowe Cechy

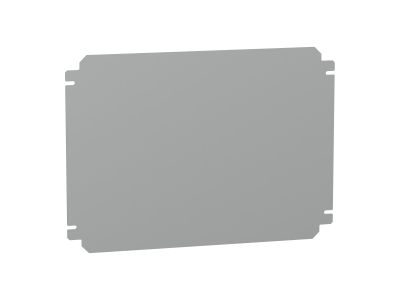

Płyta montażowa pełna ocynkowana o wymiarach 300×400 mm (symbol NSYMM34SB) firmy Spacial to solidna podstawa do montażu aparatury modułowej i rozdzielnic wewnątrz obudów serii SBM. Wykonana ze stali ocynkowanej, zapewnia stabilność mechaniczną oraz odporność na korozję, co przekłada się na długą żywotność instalacji. Konstrukcja pełna (bez fabrycznych wycięć) daje swobodę rozmieszczenia komponentów i umożliwia indywidualne dopasowanie otworów pod konkretne urządzenia.

• Wymiary 300×400 mm: Idealnie dopasowana do obudów Spacial SBM o tej samej powierzchni montażowej – gwarantuje bezkolizyjne osadzenie i stabilne mocowanie aparatury.
• Stal ocynkowana: Odporność na wilgoć i korozję zwiększa trwałość instalacji w standardowych warunkach przemysłowych i budynkowych.
• Konstrukcja pełna: Brak wstępnych wycięć umożliwia elastyczne rozplanowanie aparatów – od styczników po zasilacze – bez ograniczeń wynikających z gotowych otworów.
• Dedykowana do obudów Spacial SBM: Zaprojektowana zgodnie z geometrią tych obudów, co ułatwia montaż i zapewnia stabilność całej rozdzielnicy.
• Możliwość samodzielnej obróbki: Płyta pozwala na wiercenie i wycinanie otworów pod indywidualne potrzeby, co ułatwia tworzenie niestandardowych układów sterowania.

Zgodność z Normami

Płyta montażowa została wyprodukowana zgodnie z europejskimi standardami jakości oraz posiada certyfikację CE. Przeznaczona do stosowania w obudowach spełniających wymagania norm DIN – szczegółowe dane dotyczące kompatybilności znajdują się w dokumentacji technicznej obudowy Spacial SBM.

Zastosowanie

Płyta NSYMM34SB stanowi uniwersalną podstawę do montażu aparatury modułowej, zabezpieczeniowej i sterowniczej wewnątrz obudów Spacial SBM. Sprawdza się w instalacjach wymagających ergonomicznego rozkładu komponentów oraz łatwej rozbudowy. Główne scenariusze użycia:

• Montaż rozdzielnic elektrycznych w budynkach mieszkalnych i komercyjnych – stabilne podparcie dla wyłączników, styczników i aparatury modułowej.
• Instalacje przemysłowe – jako platforma dla styczników mocy, przekaźników i bezpieczników w szafach sterowniczych.
• Systemy automatyki budynkowej – uniwersalna płyta pod moduły PLC, zasilacze i elementy sygnalizacji.
• Tworzenie niestandardowych układów sterowania – dowolne rozmieszczenie aparatów dzięki możliwości samodzielnego wykonywania otworów.

Wskazówki Montażowe

Montaż płyty oraz instalację aparatury może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Płytę mocuj do obudowy Spacial SBM za pomocą przewidzianych otworów montażowych (zgodnie z instrukcją obudowy). Przy wierceniu otworów pod aparaty używaj odpowiednich narzędzi i zachowaj bezpieczne odstępy izolacyjne. Przekrój przewodów dobierz do prądów roboczych instalacji. Moment dokręcania śrub mocujących – stosuj się do zaleceń producenta obudowy i dokumentacji technicznej płyty.

FAQ

• Czy płyta pasuje do innych obudów niż Spacial SBM? Płyta o wymiarach 300×400 mm jest dedykowana do obudów Spacial SBM. Może być stosowana w innych obudowach o tych samych wymiarach montażowych – zalecamy weryfikację zgodności otworów mocujących przed zakupem.
• Jaka jest grubość blachy płyty? Producent nie podaje grubości w dostępnych danych technicznych. Dokładny wymiar można znaleźć w pełnej dokumentacji katalogowej obudów Spacial SBM lub kontaktując się z działem technicznym.
• Czy płyta wymaga dodatkowych zabiegów przed montażem? Płyta pełna wymaga samodzielnego wywiercenia otworów pod konkretne aparaty. Należy używać właściwych narzędzi i zachować odstępy zgodne z wymogami norm dla aparatury elektrycznej. Przed wierceniem zaleca się zaplanowanie układu rozdzielnicy.
