Płyta montażowa pełna ocynkowana do obudowy PLA 540x 720mm Thalassa | NSYPMM5472 Schneider Electric

Opis i Kluczowe Cechy

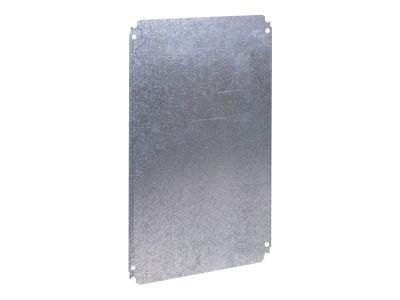

Płyta montażowa pełna ocynkowana Thalassa (symbol NSYPMM5472) to przeznaczona do obudów serii PLA stalowa płyta o wymiarach 540 x 720 mm. Dzięki ocynkowanej powierzchni zapewnia trwałość i odporność na korozję, co gwarantuje bezpieczne oraz stabilne mocowanie aparatury modułowej, styczników i innych elementów rozdzielnicy. Pełna konstrukcja płyty zwiększa sztywność całej obudowy, ułatwiając precyzyjne rozmieszczenie komponentów.

• Wymiary 540 x 720 mm: płyta została dopasowana do obudów serii PLA, co umożliwia szybki i pewny montaż bez konieczności docinania.
• Pełna konstrukcja stalowa: gwarantuje wysoką sztywność mechaniczną, minimalizując wibracje i odkształcenia podczas pracy zamontowanej aparatury.
• Ocynkowana powierzchnia: zapewnia ochronę antykorozyjną, co wydłuża żywotność płyty w środowiskach o podwyższonej wilgotności.
• Uniwersalne zastosowanie: płyta służy jako podstawa do mocowania szyn DIN, rozdzielaczy oraz osprzętu elektroinstalacyjnego.
• Easy to handle: duża powierzchnia robocza ułatwia organizację przewodów i modułów, co przyspiesza prace montażowe.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich (certyfikat CE) oraz standardem DIN, co potwierdza jego przydatność do stosowania w profesjonalnych instalacjach elektrycznych. Płyta jest dedykowana do obudów Thalassa serii PLA, które spełniają odpowiednie wymagania w zakresie wytrzymałości mechanicznej i ochrony przed korozją.

Zastosowanie

Płyta montażowa ocynkowana znajduje zastosowanie wszędzie tam, gdzie niezbędne jest stabilne i elastyczne rozmieszczenie aparatury modułowej w rozdzielnicach sterowniczych i rozdzielczych.

• Montaż wyłączników nadprądowych, różnicowoprądowych oraz styczników w rozdzielnicach PLA.
• Mocowanie szyn DIN TH35 do instalacji aparatury modułowej w obudowach Thalassa.
• Tworzenie przestrzeni montażowej dla przekaźników, sterowników PLC oraz innych elementów automatyki budynkowej.
• Uniwersalna płyta pomocnicza przy rozbudowie istniejących rozdzielnic wymagających dodatkowej powierzchni montażowej.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Płytę należy przymocować do obudowy PLA za pomocą śrub oraz podkładek dostarczonych z obudową – zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją techniczną obudowy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów montowanych na płycie należy dobrać zgodnie z obciążalnością prądową i obowiązującymi normami instalacyjnymi.

FAQ

• Czy płyta pasuje do innych obudów niż Thalassa PLA? Płyta została zaprojektowana specjalnie do obudów serii PLA (wymiary 540x720 mm). W innych obudowach może wymagać modyfikacji – zalecamy weryfikację kompatybilności przed zakupem.
• Jaki jest stopień ochrony płyty? Płyta nie posiada własnego stopnia ochrony IP – jest elementem konstrukcyjnym obudowy. Ostateczną ochronę przed pyłem i wilgocią zapewnia obudowa Thalassa PLA.
• Czy płyta wymaga wiercenia? Płyta jest dostarczana jako pełna (bez fabrycznych otworów). Należy samodzielnie wykonać otwory montażowe zgodnie z planem rozmieszczenia aparatury – zalecamy użycie wiertła do stali i zastosowanie odpowiednich zabezpieczeń antykorozyjnych na krawędziach otworów.
