Płyta montażowa pełna ocynkowana do obudowy PLA 360x 540mm Thalassa | NSYPMM3654 Schneider Electric

Opis i Kluczowe Cechy

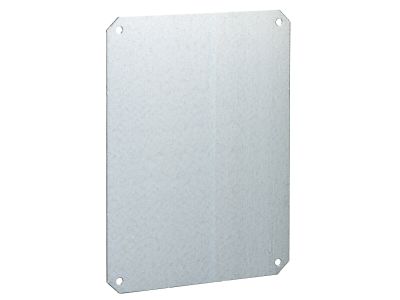

Płyta montażowa pełna ocynkowana NSYPMM3654 przeznaczona do obudów Thalassa PLA o wymiarach 360 x 540 mm. Wykonana ze stali ocynkowanej odporniej na korozję, stanowi solidną podstawę do montażu aparatury modułowej, zasilaczy i sterowników. Pełna konstrukcja umożliwia dowolne rozmieszczenie otworów montażowych, co zapewnia elastyczność projektowania rozdzielnic i szaf sterowniczych.

• Wymiary 360 x 540 mm: idealne dopasowanie do obudów Thalassa PLA – gwarantuje bezproblemowy montaż i kompatybilność.
• Materiał – stal ocynkowana: wysoka odporność na korozję oraz długotrwała wytrzymałość mechaniczna w trudnych warunkach przemysłowych.
• Konstrukcja pełna: brak fabrycznych otworów montażowych – możliwość swobodnego projektowania rozmieszczenia komponentów zgodnie z potrzebami instalacji.
• Przeznaczenie dedykowane: do obudów Thalassa PLA – zapewnia stabilne mocowanie oraz optymalne wykorzystanie przestrzeni wewnątrz obudowy.
• Łatwość obróbki: stal ocynkowana umożliwia szybkie wiercenie i gwintowanie otworów bez ryzyka korozji krawędzi.

Zgodność z Normami

Płyta montażowa NSYPMM3654 jest przeznaczona do stosowania w obudowach spełniających wymagania odpowiednich norm europejskich (certyfikat CE). Produkt nie posiada własnych certyfikatów normatywnych – jego zastosowanie w rozdzielnicach i szafach sterowniczych powinno być zgodne z obowiązującymi przepisami i normami instalacyjnymi (np. IEC/EN 61439).

Zastosowanie

Płyta montażowa pełna stanowi uniwersalną podstawę do montażu elementów elektrycznych i elektronicznych w obudowach Thalassa PLA. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych w automatyce budynkowej i przemysłowej.

• Montaż aparatury modułowej, takiej jak styczniki, wyłączniki, przekaźniki i zabezpieczenia.
• Instalacja zasilaczy impulsowych, sterowników PLC oraz modułów komunikacyjnych.
• Tworzenie indywidualnych układów sterowania i sygnalizacji z możliwością elastycznego rozplanowania komponentów.
• Organizacja okablowania i mocowanie listew zaciskowych w obudowach o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż płyty montażowej w obudowie Thalassa PLA powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Płytę mocować za pomocą śrub i nakrętek dostarczonych z obudową (lub zgodnych z dokumentacją producenta). Otwory montażowe wykonać we własnym zakresie, stosując narzędzia odpowiednie do stali ocynkowanej. Przekrój przewodów i średnice otworów dobrać zgodnie z prądami obciążenia oraz obowiązującymi normami.

FAQ

• Z jakiego materiału wykonana jest płyta? Płyta została wykonana ze stali ocynkowanej, co zapewnia odporność na korozję i wytrzymałość mechaniczną. Ocynk zabezpiecza przed rdzewieniem nawet w środowiskach o podwyższonej wilgotności.
• Jakie są wymiary płyty? Wymiary płyty to 360 x 540 mm (długość x szerokość). Grubość wynika z konstrukcji (standardowa dla tego typu wyrobów) – dokładne dane dostępne w karcie katalogowej producenta.
• Czy płyta posiada fabryczne otwory montażowe? Nie, jest to płyta pełna. Otwory należy wykonać samodzielnie, co pozwala na idealne dopasowanie rozmieszczenia komponentów do konkretnych potrzeb instalacji. Producent zaleca wiercenie otworów przy użyciu wiertła do stali.
