Płyta montażowa pełna 700x600mm | NSYMM76 Schneider Electric

Opis i Kluczowe Cechy

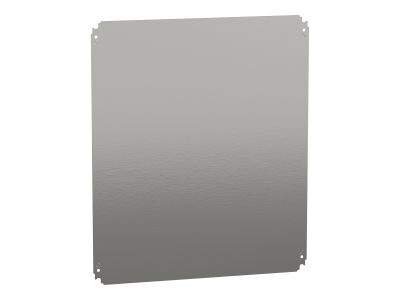

Płyta montażowa pełna o symbolu NSYMM76 o wymiarach 700 x 600 mm to uniwersalny element wyposażenia szaf sterowniczych i rozdzielnic. Jej pełna konstrukcja zapewnia sztywne podłoże do bezpiecznego montażu aparatury modułowej, styczników, wyłączników i innych urządzeń elektrycznych. Dzięki standardowym wymiarom pasuje do szerokiej gamy obudów przemysłowych.

• Wymiary 700 x 600 mm: optymalna powierzchnia montażowa do instalacji różnorodnej aparatury – ułatwia planowanie rozkładu i zapewnia odpowiednie odstępy między urządzeniami.
• Pełna konstrukcja (bez wycięć): gwarantuje stabilność mechaniczną i równomierne rozłożenie obciążeń, co minimalizuje ryzyko odkształceń podczas pracy.
• Symbol NSYMM76: dedykowana do obudów serii NSY – kompatybilność z systemem modułowym pozwala na szybki i pewny montaż w istniejącej szafie.
• Wykonanie ze stali (typowe dla płyt montażowych): trwałość i odporność na korozję w warunkach przemysłowych – długa żywotność bez konieczności częstej wymiany.
• Możliwość indywidualnego dopasowania: pełna powierzchnia umożliwia wiercenie otworów montażowych dokładnie w potrzebnych miejscach – elastyczność w projektowaniu rozkładu aparatury.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jako element konstrukcyjny szaf sterowniczych jest zgodny z obowiązującymi standardami dla obudów i płyt montażowych (np. DIN EN 62208). W celu uzyskania szczegółowych informacji o konkretnych normach należy odwołać się do dokumentacji producenta.

Zastosowanie

Płyta montażowa NSYMM76 znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne podłoże do instalacji aparatury elektrycznej w szafach sterowniczych, rozdzielnicach i obudowach przemysłowych.

• Montaż styczników, wyłączników nadprądowych, różnicowoprądowych i innych urządzeń modułowych w rozdzielnicach głównych i podrozdzielnicach.
• Instalacja przekaźników, sterowników PLC oraz zasilaczy w szafach automatyki przemysłowej – płyta zapewnia stabilne mocowanie i odpowiednią wentylację.
• Tworzenie dedykowanych paneli operatorskich – jako baza do przycisków, przełączników i sygnalizatorów w maszynach i liniach produkcyjnych.
• Uniwersalne podłoże w serwisie i remontach – umożliwia szybką wymianę lub rozbudowę istniejącej aparatury bez konieczności demontażu całej szafy.

Wskazówki Montażowe

Montaż płyty montażowej oraz instalacja na niej aparatury może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Płytę montuje się na szynie lub wprost na tylnej ścianie obudowy (zgodnie z instrukcją producenta szafy). Przy wierceniu otworów należy unikać powstawania ostrych krawędzi, które mogłyby uszkodzić izolację przewodów. Przekrój przewodów ochronnych i roboczych dobiera się do prądu znamionowego instalacji. W przypadku stosowania w szafach z wysokim stopniem ochrony IP należy zadbać o uszczelnienie wszystkich otworów przejściowych.

FAQ

• Czy płyta jest kompatybilna z obudowami innych producentów? Symbol NSYMM76 wskazuje na dedykację do obudów serii NSY (Schneider Electric). W przypadku innych marek zaleca się sprawdzenie wymiarów montażowych i sposobu mocowania. Uniwersalne wymiary 700x600 mm pozwalają na zastosowanie w wielu standardowych szafach, ale konieczne może być dostosowanie otworów.
• Jaką grubość ma płyta? Producent nie podaje grubości w dostępnych danych. W typowych płytach montażowych do obudów NSY grubość wynosi zwykle od 1,5 do 2,5 mm – w celu uzyskania dokładnej specyfikacji zalecamy kontakt z dystrybutorem lub sprawdzenie karty katalogowej.
• Czy płyta posiada fabrycznie wykonane otwory montażowe? Jest to wersja pełna, bez predefiniowanych otworów. Wszystkie otwory należy wykonać samodzielnie zgodnie z projektem rozmieszczenia aparatury. Należy używać odpowiednich narzędzi i technik obróbki, aby nie naruszyć powłoki ochronnej płyty.
