Płyta montażowa pełna 700x500mm (WxG) wykonana z arkusza stali galwanicznej, S3D, Thalassa | NSYMM75 Schneider Electric

Opis i Kluczowe Cechy

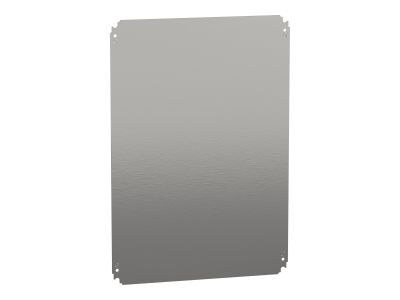

Płyta montażowa pełna o wymiarach nominalnych 700x500 mm (wysokość x szerokość) to kluczowy element wyposażenia szaf sterowniczych i rozdzielczych z serii Spacial S3D oraz Thalassa. Produkt o numerze katalogowym NSYMM75 został wykonany z wysokiej jakości arkusza stali galwanicznej, co zapewnia mu wyjątkową odporność na korozję oraz uszkodzenia mechaniczne. Dzięki zastosowaniu stali ocynkowanej, płyta gwarantuje doskonałą ciągłość elektryczną, co jest niezbędne do prawidłowego uziemienia aparatury modułowej i przemysłowej montowanej wewnątrz obudowy.

• Wysoka nośność: Sztywna konstrukcja pozwala na bezpieczny montaż ciężkich komponentów, takich jak styczniki, falowniki czy zasilacze przemysłowe.
• Precyzyjne dopasowanie: Dedykowana do obudów o wymiarach zewnętrznych 700x500 mm, co eliminuje konieczność dodatkowej obróbki mechanicznej.
• Trwałość: Powłoka galwaniczna chroni przed agresywnym środowiskiem przemysłowym, przedłużając żywotność całej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów Spacial i Thalassa. Płyta spełnia wymagania dotyczące bezpieczeństwa i trwałości komponentów stosowanych w rozdzielnicach niskiego napięcia. Wykorzystanie stali galwanicznej wspiera zachowanie odpowiedniego stopnia ochrony IP oraz IK całej obudowy po zamontowaniu osprzętu, pod warunkiem zachowania zaleceń producenta.

Zastosowanie

Płyta montażowa NSYMM75 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest idealnym rozwiązaniem do budowy układów sterowania maszyn, rozdzielnic zasilających oraz szaf teleinformatycznych. Dzięki pełnej powierzchni, inżynierowie i prefabrykatorzy mają całkowitą swobodę w rozmieszczaniu komponentów, co pozwala na optymalne wykorzystanie przestrzeni wewnątrz szafy. Możliwość wiercenia otworów pod korytka grzebieniowe oraz szyny DIN sprawia, że jest to element niezwykle uniwersalny.

Wskazówki Montażowe

Montaż płyty wewnątrz obudowy S3D lub Thalassa odbywa się za pomocą dedykowanych kołków montażowych znajdujących się na tylnej ścianie szafy. Zaleca się stosowanie odpowiedniego momentu dokręcania nakrętek, aby zapewnić stabilność konstrukcji oraz właściwy styk elektryczny dla celów ekwipotencjalizacji. Przed przystąpieniem do montażu aparatury, warto rozplanować układ komponentów, uwzględniając promienie gięcia przewodów oraz odstępy wentylacyjne dla urządzeń generujących ciepło. Płyta może być montowana bezpośrednio lub na regulowanych wspornikach głębokości, co pozwala na precyzyjne ustawienie płaszczyzny montażowej.

FAQ

• Czy płyta pasuje do szaf innych producentów? Płyta jest dedykowana do systemów Schneider Electric (S3D, CRN, Thalassa), jednak przy zachowaniu odpowiedniego rozstawu punktów mocujących może być adaptowana do innych rozwiązań.
• Czy produkt wymaga malowania? Nie, stal galwaniczna zapewnia gotowe zabezpieczenie antykorozyjne i nie wymaga dodatkowych powłok lakierniczych.
• Jaki jest materiał wykonania? Płyta wykonana jest z pełnego arkusza stali ocynkowanej (galwanizowanej), co ułatwia przewodzenie ładunków elektrostatycznych do punktu uziemienia.
