Płyta montażowa pełna 300x600mm (WxS), XME1206M | 285686 Eaton

Alternatywny kod produktu: XME1206M

Opis i Kluczowe Cechy

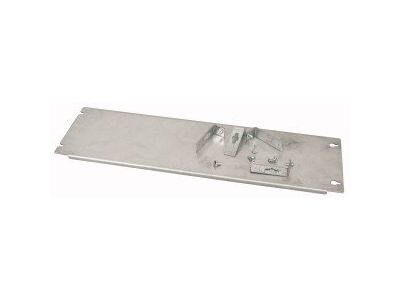

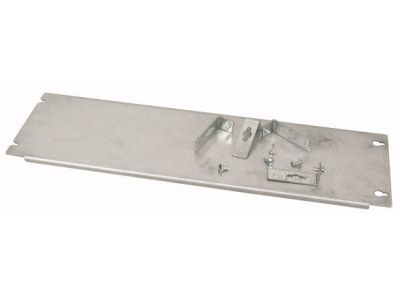

Płyta montażowa pełna Eaton XME1206M (symbol 285686) przeznaczona do rozdzielnic nn Eaton xEnergy Main NN. Wymiary 300 x 600 mm (wysokość x szerokość) zapewniają funkcjonalną powierzchnię montażową dla aparatury modułowej i sterowniczej. Produkt dostarczany w wersji pionowej, pustej (bez wycięć) wraz z zestawem montażowym, co ułatwia instalację i pozwala na indywidualne przygotowanie otworów.

• Wymiary 300 x 600 mm: kompaktowa powierzchnia montażowa optymalnie dopasowana do wewnętrznych wymiarów rozdzielnic Eaton xEnergy – pozwala na ergonomiczne rozmieszczenie aparatury przy zachowaniu wymaganych odstępów izolacyjnych.
• Pełna konstrukcja (brak wycięć): daje swobodę w wierceniu otworów pod dowolne elementy mocujące i moduły, bez konieczności stosowania adapterów.
• Zestaw montażowy w komplecie: zawiera niezbędne elementy do szybkiego i pewnego mocowania płyty w obudowie rozdzielnicy – minimalizuje czas instalacji.
• Wykonanie pionowe: standardowa orientacja zapewniająca stabilną podstawę dla urządzeń montowanych na szynie DIN lub bezpośrednio na płycie.
• Kompatybilność z rozdzielnicami Eaton xEnergy Main NN: gwarantuje idealne spasowanie i zachowanie wymaganych parametrów mechanicznych dla całego układu rozdzielnicy.

Zgodność z Normami

Płyta montażowa Eaton XME1206M została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN stosowanymi w rozdzielnicach niskiego napięcia. Produkt posiada certyfikat CE. Wykorzystanie oryginalnego zestawu montażowego producenta zapewnia zachowanie deklarowanych właściwości mechanicznych i elektrycznych całego zestawu rozdzielnicowego.

Zastosowanie

Płyta montażowa pełna Eaton XME1206M stanowi uniwersalną podstawę do instalacji aparatury modułowej w rozdzielnicach nn. Sprawdza się zarówno w nowych projektach, jak i przy modernizacji istniejących rozdzielni.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przekaźników na szynie DIN lub bezpośrednio na płycie.
• Mocowanie sterowników PLC, zasilaczy impulsowych oraz innych urządzeń automatyki budynkowej.
• Tworzenie konstrukcji wsporczych dla listew zaciskowych i szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach.
• Modernizacja istniejących rozdzielnic Eaton xEnergy Main NN – łatwa wymiana starej płyty na nową o standardowych wymiarach.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkie prace wewnątrz rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Płytę mocuj w rozdzielnicy przy użyciu dołączonego zestawu montażowego, stosując momenty dokręcania zgodne z dokumentacją techniczną. Przekroje przewodów ochronnych i roboczych dobierz zgodnie z obowiązującymi normami oraz do prądu znamionowego zabezpieczeń. Zachowaj wymagane odstępy izolacyjne od elementów pod napięciem.

FAQ

• Czy płyta ma fabrycznie wykonane otwory montażowe? Płyta dostarczana jest w wersji pełnej (bez wycięć). Otwory należy wywiercić samodzielnie w zależności od potrzeb – umożliwia to elastyczne dopasowanie do różnych typów aparatury.
• Czy płyta pasuje do rozdzielnic innych producentów? Produkt został zaprojektowany do rozdzielnic Eaton xEnergy Main NN. Dopasowanie do innych obudów wymaga indywidualnego sprawdzenia wymiarów i sposobu mocowania. Nie gwarantujemy kompatybilności z obudowami innych marek.
• Co wchodzi w skład zestawu montażowego? W zestawie znajdują się elementy mocujące (śruby, podkładki) niezbędne do trwałego zamocowania płyty w obudowie rozdzielnicy. Dokładną specyfikację elementów podano w instrukcji montażu dołączonej do produktu.
