Płyta montażowa pełna 200x1000mm (WxS), XME0810M | 285697 Eaton

Alternatywny kod produktu: XME0810M

Opis i Kluczowe Cechy

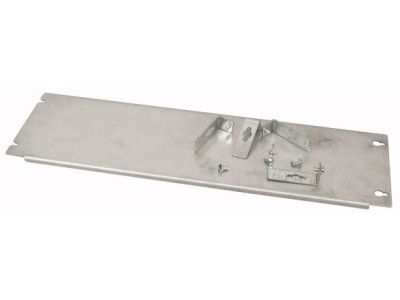

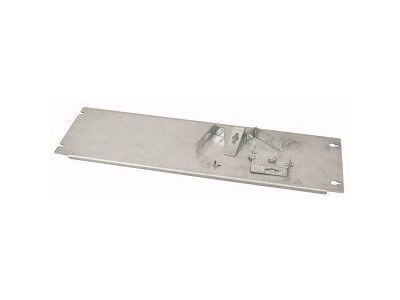

Płyta montażowa pełna Eaton XME0810M (symbol 285697) przeznaczona jest do rozdzielnic niskiego napięcia z serii xEnergy Main NN. Oferuje wymiary 200 mm wysokości i 1000 mm szerokości, co pozwala na elastyczne rozplanowanie aparatury modułowej, szyn DIN i innych komponentów w pionowej przestrzeni rozdzielnicy. Jako płyta pełna (pusta) umożliwia indywidualne wiercenie otworów i dopasowanie do konkretnych potrzeb instalacji.

• Wymiary 200 x 1000 mm (W x S): Kompaktowa wysokość przy dużej szerokości ułatwia montaż dłuższych ciągów aparatury lub szyn zbiorczych w rozdzielnicach o ograniczonej głębokości.
• Płyta pełna (pusta): Brak fabrycznych wycięć daje swobodę projektowania – możesz samodzielnie wykonać otwory pod konkretne urządzenia, przelotki czy korytka kablowe.
• Konstrukcja pionowa: Naturalnie odwzorowuje układ typowych rozdzielnic stojących, ułatwiając segregację obwodów i zachowanie czytelnej struktury instalacji.
• Przeznaczona do serii Eaton xEnergy Main NN: Gwarantowana kompatybilność z tym systemem rozdzielnic – szybki i pewny montaż bez konieczności obróbki mechanicznej poza wierceniem.
• Zestaw montażowy w komplecie: Produkt dostarczany z niezbędnymi elementami mocującymi, co skraca czas instalacji i eliminuje potrzebę dodatkowych zakupów.

Zgodność z Normami

Płyta montażowa Eaton XME0810M jest przeznaczona do użytku w rozdzielnicach niskiego napięcia i spełnia wymagania obowiązujących norm europejskich oraz standardu DIN. Posiada oznaczenie CE, potwierdzające zgodność z odpowiednimi dyrektywami Unii Europejskiej. Montaż w systemie xEnergy Main NN zapewnia zachowanie wymaganych odstępów izolacyjnych i ochronę przed dotykiem bezpośrednim zgodnie z zasadami dobrej praktyki inżynierskiej.

Zastosowanie

Płyta montażowa pełna XME0810M znajduje zastosowanie wszędzie tam, gdzie potrzebna jest stabilna, uniwersalna powierzchnia do mocowania aparatury modułowej, szyn DIN, przekładników prądowych, zacisków czy sterowników PLC w rozdzielnicach Eaton xEnergy Main NN.

• Tworzenie pionowych ciągów do montażu wyłączników nadprądowych, styczników i innych modułów 18 mm / 1 TE.
• Instalacja szyn zbiorczych oraz odpływów w rozdzielnicach głównych i podrozdzielnicach przemysłowych lub komercyjnych.
• Mocowanie puszek sterowniczych, paneli operatorskich lub przejść kablowych w wewnętrznej przestrzeni rozdzielnicy.
• Przebudowa i modernizacja istniejących rozdzielnic – możliwość łatwego dodania nowych pól bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż płyty montażowej Eaton XME0810M powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się o jego braku. Płytę montuje się w pionie na dedykowanych profilach lub wspornikach systemu xEnergy Main NN przy użyciu dołączonego zestawu montażowego. W przypadku wiercenia otworów nie naruszaj struktury nośnej płyty – stosuj narzędzia odpowiednie dla stali. Moment dokręcania śrub mocujących należy sprawdzić w dokumentacji technicznej rozdzielnicy (typowe wartości 2–3 Nm dla M6). Przekrój przewodów uziemiających oraz sposób połączenia wyrównawczego dobierz zgodnie z projektem instalacji.

FAQ

• Czy płyta jest malowana czy ocynkowana? W dostarczonych danych nie określono wykończenia powierzchni. Standardowo płyty montażowe Eaton w systemie xEnergy są dostarczane w wersji surowej lub z powłoką antykorozyjną – w razie wątpliwości skontaktuj się z producentem.
• Jakie maksymalne obciążenie można zamontować na płycie? Producent nie podaje wartości dopuszczalnego obciążenia mechanicznego. Płyta pełna zapewnia dużą sztywność, jednak ciężkie komponenty (np. transformatory) należy mocować w strefie wzmocnionej rozdzielnicy lub stosować dodatkowe wsporniki.
• Czy płyta ma fabryczne gwintowane otwory? Nie – płyta jest pełna (pusta) i nie posiada żadnych wycięć ani otworów. Wszystkie punkty mocowania należy wykonać na miejscu, wiercąc lub wykrawając otwory zgodnie z projektem instalacji.
