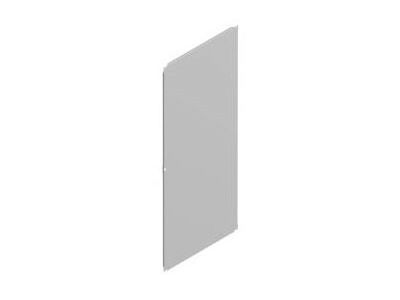

Płyta montażowa o wysokości 13 (1950) i szerokości 4 (1000), PM-G 4-13 | 001337976 Eti

Alternatywny kod produktu: PM-G 4-13

Opis i Kluczowe Cechy

Płyta montażowa oznaczona symbolem PM-G 4-13 (indeks 001337976) to element konstrukcyjny przeznaczony do zabudowy w rozdzielnicach elektrycznych. Charakteryzuje się wysokością 1950 mm (13 jednostek wysokości) i szerokością 1000 mm (4 jednostki szerokości), co zapewnia dużą powierzchnię roboczą do montażu aparatury modułowej i stacjonarnej.

• Wymiar 1000 x 1950 mm: Przestronna powierzchnia umożliwia wygodne rozmieszczenie wielu urządzeń – od wyłączników, przez styczniki, po przekładniki – bez konieczności łączenia kilku mniejszych płyt.
• Podział na jednostki wysokości (13) i szerokości (4): Ułatwia planowanie rozmieszczenia aparatów zgodnie ze standardami modularnymi w rozdzielnicach.
• Uniwersalna konstrukcja montażowa: Płyta przystosowana do mocowania na stelażu rozdzielnicy przy użyciu typowych systemów montażu (wsporniki, kątowniki – w zależności od konstrukcji rozdzielnicy).
• Solidne wykonanie: Materiał i wykończenie zapewniają stabilność oraz odporność na obciążenia mechaniczne podczas użytkowania.
• Precyzyjne otwory montażowe (jeśli występują): Umożliwiają szybki i powtarzalny montaż aparatury bez konieczności dodatkowej obróbki – dokładna konfiguracja otworów powinna być sprawdzona w dokumentacji produktu.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jako element konstrukcyjny rozdzielnicy służy do montażu aparatury, która podlega wymaganiom norm serii IEC/EN 60947 lub IEC/EN 60669 – płyta sama w sobie nie podlega bezpośrednio tym normom, ale jej zastosowanie w systemie jest zgodne z dobrymi praktykami instalacyjnymi. Szczegółowe parametry wytrzymałości mechanicznej materiału dostępne są w dokumentacji producenta.

Zastosowanie

Płyta montażowa PM-G 4-13 znajduje zastosowanie przede wszystkim w rozdzielnicach głównych, podrozdzielnicach i szafach sterowniczych, gdzie wymagana jest duża powierzchnia pod instalację aparatury modułowej i stacjonarnej.

• Montaż wyłączników głównych i różnicowoprądowych w rozdzielnicach przemysłowych i budynkowych.
• Instalacja zestawów styczników, przekaźników i sterowników PLC w układach automatyki.
• Mocowanie listew zaciskowych, dławików, filtrów oraz innych elementów łączeniowych i zabezpieczających.
• Rozbudowa istniejących rozdzielnic o dodatkowe sekcje – jako zamienna lub dodatkowa płyta montażowa.

Wskazówki Montażowe

Montaż płyty montażowej oraz późniejszy montaż aparatury może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Płytę należy mocować do stelaża rozdzielnicy za pomocą odpowiednich śrub i wsporników (wg dokumentacji rozdzielnicy). Przekroje przewodów mocowanych do aparatów na płycie dobierać zgodnie z obciążeniem prądowym i normami. Moment dokręcania śrub montażowych oraz elementów aparatury – według zaleceń producenta płyty oraz poszczególnych urządzeń. Po zakończeniu montażu sprawdzić poprawność połączeń i izolacji przed załączeniem napięcia.

FAQ

• Czy płyta PM-G 4-13 jest gotowa do montażu, czy wymaga obróbki? Płyta jest dostarczana jako element wyjściowy. W zależności od wersji może posiadać wstępne otwory lub być gładka – przed montażem należy sprawdzić dokumentację produktu. W razie potrzeby jej obróbka (wiercenie, wycinanie) może być wykonana przez instalatora, o ile nie naruszy to struktury nośnej.
• Z jakiego materiału wykonana jest płyta? Dane techniczne nie precyzują materiału. Zazwyczaj płyty montażowe wykonywane są ze stali ocynkowanej lub malowanej proszkowo – dla konkretnego egzemplarza należy zapoznać się z kartą katalogową producenta.
• Czy płyta nadaje się do montażu w rozdzielnicach o stopniu ochrony IP wyższym niż IP30? Może być stosowana w rozdzielnicach o różnych stopniach ochrony, pod warunkiem że cała konstrukcja obudowy wraz z uszczelnieniami spełnia wymagania. Sama płyta nie determinuje IP rozdzielnicy – to obudowa i jej osprzęt decydują o szczelności.
