Płyta montażowa NW PSet | LVS03500 Schneider Electric

Opis i Kluczowe Cechy

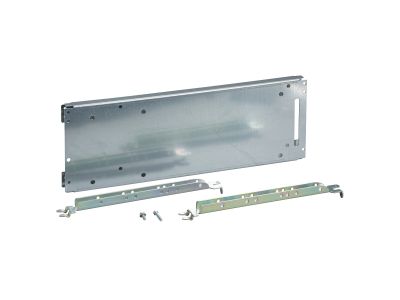

Płyta montażowa NW PSet to dedykowane rozwiązanie dla jednostek funkcjonalnych PrismaSeT, zaprojektowane do instalacji poziomych w obudowach o szerokości 650 mm. Wykonana z blachy stalowej zabezpieczonej elektroforetycznie i powłoką proszkową poliestrową, charakteryzuje się wysoką odpornością na korozję i trwałym wykończeniem w kolorze białym RAL 9003. Obróbka powierzchniowa zapewnia estetyczny wygląd i długotrwałą ochronę.

• Stalowa konstrukcja z powłoką proszkową: Odporna na uszkodzenia mechaniczne i korozję, zapewnia długą żywotność w trudnych warunkach przemysłowych.
• Kolor biały RAL 9003: Neutralny design, doskonale komponujący się z aparaturą elektryczną w szafach sterowniczych i rozdzielnicach.
• Obróbka elektroforetyczna i powłoka poliestrowa: Gwarantuje doskonałą przyczepność powłoki, odporność na chemikalia i promieniowanie UV.
• Kompatybilność z PrismaSeT: Zapewnia pewne mocowanie jednostek funkcjonalnych MTZ2/NW 3P/4P w trybie stacjonarnym i wysuwnym z przełącznikiem.
• Montaż poziomy: Umożliwia instalację w obudowach o szerokości 650 mm, dostosowanych do wymogów nowoczesnych systemów rozdzielczych.

Zgodność z Normami

Płyta montażowa NW PSet spełnia wymogi dyrektywy RoHS i REACh dotyczące substancji niebezpiecznych. Powłoka proszkowa i proces elektroforetyczny są zgodne z normami przemysłowymi dotyczącymi ochrony antykorozyjnej i trwałości powłok.

Zastosowanie

Płyta montażowa NW PSet stanowi kluczowy element systemów rozdzielczych PrismaSeT, umożliwiając bezpieczne i zorganizowane mocowanie jednostek funkcyjnych w szafach i rozdzielnicach.

• Instalacje w rozdzielnicach energetycznych – mocowanie jednostek MTZ2/NW 3P/4P w trybie stacjonarnym.
• Systemy wysuwne PrismaSeT – odpowiednie mocowanie jednostek z przełącznikiem w trybie wysuwnym.
• Nowoczesne szafy sterownicze – organizacja przestrzeni dla aparatury modułowej w obudowach 650 mm.
• Obiekty przemysłowe i budynki komercyjne – standardowe rozwiązanie dla rozdzielnic średniego napięcia.

Wskazówki Montażowe

Montaż płyty powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu PrismaSeT. Płytę należy zamocować w obudowie o szerokości 650 mm, używając dedykowanych punktów montażowych. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Wszystkie elementy mocujące powinny być dokręcone z zalecanym momentem obrotowym, aby zapewnić stabilność mechaniczną jednostek funkcyjnych. Regularne przeglądy wizualne powinny potwierdzać brak uszkodzeń powłoki ochronnej.

FAQ

• Czy płyta NW PSet jest kompatybilna z innymi systemami rozdzielczymi? Płyta dedykowana jest wyłącznie dla jednostek funkcyjnych PrismaSeT. Do innych systemów należy stosować odpowiednie płyty montażowe.
• Jaka jest maksymalna obciążalność płyty? Dane dotyczące obciążalności mechanicznej nie zostały podane w dostępnych informacjach. Zaleca się konsultację z dokumentacją techniczną PrismaSeT.
• Czy płyta może być stosowana w środowiskach agresywnych chemicznie? Powłoka poliestrowego proszku zapewnia odporność na wiele chemikaliów, jednak środowiska o wysokiej agresywności wymagają dodatkowej weryfikacji.
