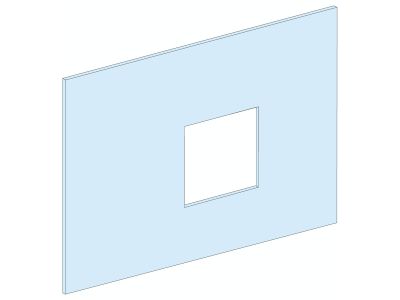

Płyta montażowa NS630 OBR/NAP.SILN. PSet | LVS03275 Schneider Electric

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1413415
EAN
3606481873248
Kod Producenta
LVS03275
Płyta montażowa NS630 OBR/NAP.SILN. PSet

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Płyta montażowa Schneider Electric o numerze katalogowym LVS03275 to zaawansowany element konstrukcyjny dedykowany do profesjonalnych systemów rozdzielczych PrismaSeT P oraz PrismaSeT G. Produkt został zaprojektowany z myślą o integracji wyłączników ComPact CVS oraz NSX o prądach znamionowych 400 A i 630 A, zarówno w wersjach 3-biegunowych (3P), jak i 4-biegunowych (4P). Płyta charakteryzuje się wysoką precyzją wykonania z blachy stalowej, która została poddana procesowi elektroforezy oraz malowaniu proszkowemu poliestrowemu polimeryzowanemu na gorąco, co gwarantuje wyjątkową odporność na korozję i uszkodzenia mechaniczne.

  • Wszechstronność montażu: Obsługuje aparaturę w wykonaniu stacjonarnym, wysuwnym oraz wtykowym.
  • Wsparcie dla sterowania: Specjalne wycięcie zabezpieczające umożliwia montaż bezpośrednich uchwytów obrotowych, przełączników oraz zaawansowanych mechanizmów silnikowych (napędów).
  • Wymiary systemowe: Płyta zajmuje 9 modułów pionowych w szafie o szerokości 600 mm, przy wymiarach nominalnych 450 mm wysokości i 500 mm szerokości.
  • Estetyka i trwałość: Wykończenie w kolorze białym RAL 9003 zapewnia spójność wizualną z nowoczesną aparaturą modułową.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania dotyczące ochrony środowiska oraz bezpieczeństwa użytkowania. Płyta montażowa jest w pełni zgodna z dyrektywą RoHS, co oznacza ograniczenie stosowania niebezpiecznych substancji w procesie produkcji. Dodatkowo, wyrób spełnia wymogi rozporządzenia REACh, gwarantując najwyższy poziom ochrony zdrowia ludzkiego i środowiska przed zagrożeniami chemicznymi. Wykorzystanie technologii elektroforetycznej w procesie malowania zapewnia trwałą powłokę ochronną, kluczową w wymagających środowiskach przemysłowych.

Zastosowanie

Płyta LVS03275 znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest bezpieczna i uporządkowana instalacja wyłączników mocy ComPact NSX/CVS 400-630. Dzięki orientacji poziomej, idealnie nadaje się do budowy sekcji zasilających i odpływowych w szafach stojących PrismaSeT P oraz obudowach naściennych i wolnostojących PrismaSeT G. Jest to rozwiązanie dedykowane dla obiektów komercyjnych, przemysłowych oraz infrastrukturalnych, gdzie kluczowa jest niezawodność napędów silnikowych i zdalnego sterowania aparaturą.

Wskazówki Montażowe

Montaż płyty powinien odbywać się wewnątrz obudów o szerokości 600 mm. Dzięki systemowi modułowemu PrismaSeT, instalacja zajmuje dokładnie 9 kroków modułowych (modułów pionowych), co ułatwia planowanie rozmieszczenia aparatury. Podczas instalacji wyłączników z napędem silnikowym lub uchwytem obrotowym, należy upewnić się, że wycięcie w płycie przedniej jest precyzyjnie dopasowane do osi mechanizmu, co zapewni płynną pracę i odpowiedni stopień ochrony frontu rozdzielnicy. Zaleca się stosowanie oryginalnych akcesoriów montażowych Schneider Electric w celu zachowania pełnej sztywności konstrukcji.

FAQ

  • Czy płyta pasuje do wyłączników starszej generacji? Płyta jest zoptymalizowana pod serię ComPact NSX i CVS, które są standardem w systemach PrismaSeT.
  • Jaki jest kolor płyty? Płyta jest malowana proszkowo na kolor biały o oznaczeniu RAL 9003.
  • Czy płyta obsługuje napędy silnikowe? Tak, konstrukcja płyty i wycięcie przednie są w pełni przystosowane do współpracy z mechanizmami silnikowymi dla wyłączników NSX 400/630.
  • Z jakiego materiału wykonany jest produkt? Jest to wysokiej jakości blacha stalowa poddana obróbce elektroforetycznej.
  • Producent Schneider Electric
  • Wymiary 0.462m x 0.039m x 0.531m
Płyta osłonowa (szafa rozdzielcza)
  • Szerokość 500 mm
  • Wysokość 450 mm
  • Szerokość montażowa w szafie 600 mm
  • Liczba jednostek U 9
  • Materiał Stal
  • Wykończenie powierzchni Malowanie proszkowe
