Płyta montażowa NS630/1 INS630 PSet | LVS03461 Schneider Electric

Opis i Kluczowe Cechy

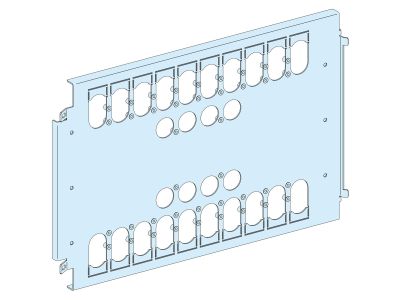

Płyta montażowa Schneider Electric o numerze katalogowym LVS03461 to zaawansowany element konstrukcyjny dedykowany do profesjonalnych systemów rozdzielczych PrismaSeT P. Została zaprojektowana z myślą o zapewnieniu najwyższej stabilności mechanicznej dla aparatury modułowej i kompaktowej o prądzie znamionowym do 630 A. Produkt jest w pełni kompatybilny z wyłącznikami i rozłącznikami serii ComPacT NSX, EasyPact CVS oraz Interpact INS w wykonaniach 3-biegunowych (3P) oraz 4-biegunowych (4P).

• Wytrzymałość materiałowa: Wykonanie z wysokogatunkowej blachy stalowej poddanej obróbce elektroforetycznej oraz malowaniu proszkowemu poliestrowemu (polimeryzacja na gorąco) gwarantuje wyjątkową odporność na korozję i uszkodzenia mechaniczne.
• Precyzyjne wymiary: Nominalna wysokość 372 mm oraz szerokość 650 mm pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz obudowy.
• Estetyka i identyfikacja: Wykończenie w kolorze białym (RAL 9003) zapewnia spójność wizualną z nowoczesnymi systemami rozdzielczymi Schneider Electric.
• Orientacja montażowa: Płyta jest przystosowana do instalacji poziomej, co ułatwia prowadzenie szynoprowadów i okablowania wewnątrz sekcji funkcjonalnej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami bezpieczeństwa i ochrony środowiska. Płyta montażowa spełnia wymagania dyrektywy RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w procesie produkcji. Dodatkowo, jest w pełni zgodna z rozporządzeniem REACh, zapewniając wysoki poziom ochrony zdrowia ludzkiego i środowiska naturalnego przed zagrożeniami chemicznymi. Wykorzystanie technologii elektroforezy i polimeryzacji proszkowej zapewnia trwałość powłoki ochronnej, co jest kluczowe w wymagających środowiskach przemysłowych.

Zastosowanie

Płyta montażowa LVS03461 znajduje szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym, gdzie wymagana jest wysoka niezawodność rozdziału energii elektrycznej. Jest kluczowym elementem jednostek funkcjonalnych w systemie PrismaSeT P, umożliwiając bezpieczny montaż aparatów takich jak NSX630, CVS630 czy INS630. Dzięki kompatybilności z obudowami o szerokości 650 mm, stanowi standardowe rozwiązanie w głównych rozdzielnicach niskiego napięcia, centrach sterowania silnikami oraz w rozdzielniach obiektowych o dużym zagęszczeniu aparatury.

Wskazówki Montażowe

Instalacja płyty powinna odbywać się wewnątrz dedykowanych obudów PrismaSeT P o szerokości modułowej 650 mm. Podczas montażu aparatury (NSX/CVS/INS) należy zwrócić szczególną uwagę na:

• Pozycjonowanie: Płyta jest dedykowana do montażu poziomego, co determinuje układ szyn zbiorczych i podejść kablowych.
• Moment dokręcania: Należy stosować śruby montażowe o odpowiedniej klasie wytrzymałości, dokręcając je zgodnie z dokumentacją techniczną systemu PrismaSeT, aby zapewnić ciągłość elektryczną (uziemienie płyty).
• Przestrzeń serwisowa: Wysokość 372 mm zapewnia odpowiedni dystans izolacyjny oraz miejsce na swobodne podłączenie końcówek kablowych lub szyn elastycznych do zacisków aparatów 630 A.

FAQ

• Czy płyta pasuje do aparatów innych producentów? Płyta została zaprojektowana i przetestowana pod kątem współpracy z aparatami Schneider Electric (NSX, CVS, INS). Montaż urządzeń innych marek może wymagać dodatkowych nawierceń i nie jest zalecany ze względu na utratę certyfikacji zestawu.
• Jaki jest stopień ochrony antykorozyjnej tej płyty? Dzięki zastosowaniu obróbki elektroforetycznej i polimeryzowanej powłoki proszkowej, płyta charakteryzuje się wysoką odpornością na korozję, typową dla wnętrzowych rozdzielnic niskiego napięcia.
• Czy zestaw zawiera śruby montażowe? Płyta montażowa jest elementem systemu PrismaSeT P; akcesoria montażowe zazwyczaj dostarczane są wraz z konstrukcją wsporczą obudowy lub zestawem funkcjonalnym.
