Płyta montażowa NS250 Z DZW. PSet | LVS03040 Schneider Electric

Opis i Kluczowe Cechy

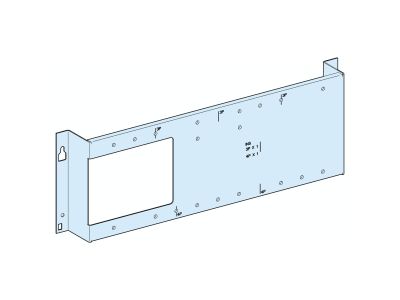

Płyta montażowa NS250 Z DZW. PSet o numerze katalogowym LVS03040 to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt ten został stworzony specjalnie dla serii obudów PrismaSeT G, oferując pełną kompatybilność zarówno z modelami stojącymi, jak i wiszącymi. Płyta jest dedykowana do montażu aparatury modułowej i kompaktowej, w tym wyłączników i rozłączników z serii ComPact NSX, CVS, Vigi oraz INS o prądzie znamionowym do 250 A.

• Wysoka jakość wykonania: Płyta została wykonana z wytrzymałej blachy stalowej, która poddawana jest procesowi obróbki elektroforetycznej oraz malowaniu proszkowemu poliestrowemu polimeryzowanemu na gorąco. Gwarantuje to wyjątkową odporność na korozję i uszkodzenia mechaniczne.
• Precyzyjne wymiary: Nominalna wysokość wynosząca 150 mm oraz szerokość 600 mm pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Estetyka i funkcjonalność: Wykończenie w kolorze białym (RAL 9003) zapewnia spójność wizualną z pozostałymi elementami systemu PrismaSeT.
• Orientacja pozioma: Konstrukcja przewiduje instalację poziomą, co ułatwia prowadzenie szynoprzewodów i okablowania wewnątrz obudowy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania dotyczące ochrony środowiska oraz bezpieczeństwa użytkowania. Płyta montażowa jest w pełni zgodna z dyrektywą RoHS, co oznacza ograniczenie stosowania niebezpiecznych substancji w procesie produkcji. Dodatkowo, wyrób odpowiada rozporządzeniu REACh, zapewniając najwyższy poziom ochrony zdrowia ludzkiego i środowiska przed zagrożeniami, jakie mogą stwarzać substancje chemiczne. Wykorzystanie technologii elektroforezy i polimeryzacji proszkowej potwierdza zgodność z najwyższymi standardami przemysłowymi w zakresie zabezpieczania powierzchni metalowych.

Zastosowanie

Płyta montażowa LVS03040 znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym, gdzie wymagana jest niezawodność i przejrzystość instalacji elektrycznych. Jest idealnym wyborem do:

• Budowy rozdzielnic głównych i oddziałowych w systemie PrismaSeT G.
• Montażu aparatury ComPact NSX/CVS/INS 250 A w układach zasilania i sterowania.
• Instalacji wymagających wysokiej sztywności konstrukcyjnej przy zachowaniu kompaktowych wymiarów.
• Zastosowań w obudowach o szerokości 600 mm, zapewniając stabilne podparcie dla ciężkiej aparatury łączeniowej.

Wskazówki Montażowe

Instalacja płyty montażowej powinna odbywać się zgodnie z dokumentacją techniczną systemu PrismaSeT G. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Płytę należy zamontować poziomo, wykorzystując dedykowane punkty mocowania w obudowie o szerokości 600 mm.
• Dobór aparatury: Przed montażem należy upewnić się, że aparaty (np. ComPact NSX 250) są wyposażone w odpowiednie akcesoria montażowe kompatybilne z płytą.
• Moment dokręcania: Należy stosować odpowiednie narzędzia, aby zapewnić trwałe połączenie mechaniczne płyty z konstrukcją obudowy, co zapobiega wibracjom i poluzowaniu elementów pod wpływem sił elektrodynamicznych.
• Uziemienie: Ze względu na stalową konstrukcję, należy zapewnić ciągłość elektryczną połączeń ochronnych zgodnie z obowiązującymi normami SEP.

FAQ

• Czy płyta pasuje do obudów innych producentów? Płyta została zaprojektowana i zoptymalizowana pod kątem systemu PrismaSeT G od Schneider Electric, co gwarantuje pełną kompatybilność mechaniczną tylko w obrębie tego systemu.
• Jakie urządzenia można zamontować na tej płycie? Płyta jest dedykowana dla urządzeń ComPact NSX, CVS, Vigi oraz INS o prądzie do 250 A.
• Czy zestaw zawiera śruby montażowe? Płyta montażowa jest częścią systemu modułowego; szczegółowe informacje o elementach złącznych znajdują się w instrukcji montażu konkretnej obudowy PrismaSeT G.
• Jaki jest stopień ochrony antykorozyjnej? Dzięki obróbce elektroforetycznej i proszkowej powłoce poliestrowej, płyta charakteryzuje się bardzo wysoką odpornością na korozję w warunkach wnętrzowych.
