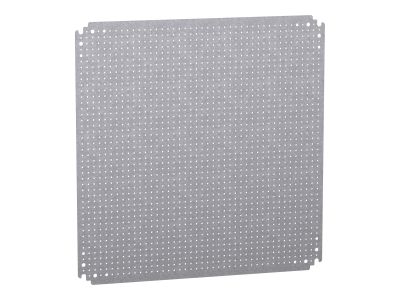

Płyta montażowa mikro perforowana 600x 600mm | NSYMF66 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa mikro perforowana NSYMF66 (600x600 mm) firmy Schneider Electric to uniwersalne akcesorium montażowe przeznaczone do wyposażenia obudów z gamy Spacial Mikro perforacja umożliwia szybkie i elastyczne mocowanie komponentów bez wiercenia dodatkowych otworów. Płyta zapewnia stabilną powierzchnię montażową w standardowej wielkości 600x600 mm, co ułatwia planowanie i rozmieszczanie aparatury modułowej, styczników, rozłączników czy listew zaciskowych.

• Wymiary 600 x 600 mm: standardowy format płyty pasujący do większości obudów z gamy Spacial, co ułatwia aranżację wnętrza rozdzielnicy i zachowanie porządku technicznego.
• Mikro perforacja: gęste, małe otwory pozwalają na montaż elementów w dowolnym miejscu bez konieczności wiercenia – oszczędność czasu i większa swoboda projektowania.
• Kompatybilność z obudowami Spacial: płyta dedykowana do serii CRN, S3D, S3X oraz Thalassa PLM – jeden produkt do wielu zastosowań w automatyce i energetyce.
• Montaż bezpośredni i na ślizgu krokowym: możliwość mocowania na podkładkach dystansowych lub w systemie ślizgu krokowego – dopasowanie do różnych konfiguracji szaf sterowniczych.
• Zestaw zawiera 1 sztukę: płyta dostarczana pojedynczo, gotowa do zamontowania w obudowie – idealna zarówno jako zamiennik, jak i rozbudowa istniejącej infrastruktury.

Zgodność z Normami

Płyta montażowa NSYMF66 jest elementem systemu obudów Spacial, który spełnia wymagania europejskich norm dotyczących obudów elektrycznych i szaf sterowniczych. Produkt posiada oznakowanie CE i jest zgodny z odpowiednimi dyrektywami unijnymi. Dokładne numery norm (np. EN 62208) można znaleźć w dokumentacji technicznej obudowy, do której płyta jest dedykowana.

Zastosowanie

Płyta montażowa NSYMF66 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest sztywna, równa powierzchnia do instalacji aparatury elektrycznej i sterowniczej wewnątrz obudowy. Oto typowe scenariusze użycia:

• Montaż styczników, przekaźników i wyłączników w rozdzielnicach przemysłowych z obudowami Spacial CRN.
• Instalacja listew zaciskowych, zasilaczy i sterowników PLC na płycie perforowanej w szafach S3D i S3X.
• Tworzenie wewnętrznych paneli operatorskich w obudowach Thalassa PLM z elastycznym rozmieszczeniem przycisków i sygnalizatorów.
• Uniwersalna podstawa do szybkiego prototypowania układów sterowania podczas modernizacji linii produkcyjnych.

Wskazówki Montażowe

Montaż płyty montażowej NSYMF66 powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obudowie i upewnić się, że jest ona bezpieczna. Płytę mocuje się bezpośrednio na podkładkach dystansowych lub w systemie ślizgu krokowego (w zależności od konstrukcji obudowy). Dokręcanie śrub – zgodnie z momentem podanym w dokumentacji technicznej obudowy. Przekrój przewodów uziemiających oraz dobór elementów montażowych należy dopasować do prądów zwarciowych i warunków pracy instalacji.

FAQ

• Z jakiego materiału wykonana jest płyta NSYMF66? Dane techniczne producenta podają jedynie wymiary i kompatybilność. W praktyce płyty perforowane z gamy Spacial są zazwyczaj wykonane ze stali ocynkowanej, co zapewnia odporność na korozję. Szczegółowe informacje o materiale znajdują się w karcie katalogowej obudowy, do której płyta jest przeznaczona.
• Czy płyta nadaje się do montażu ciężkich urządzeń, np. transformatorów? Płyta NSYMF66 ma standardową konstrukcję nośną obudów Spacial. W przypadku montażu elementów o znacznej masie należy sprawdzić nośność płyty oraz obudowy w dokumentacji technicznej – zazwyczaj zaleca się dodatkowe wzmocnienie lub użycie dedykowanych profili montażowych.
• Jakie są dostępne wymiary płyty? Model NSYMF66 to wymiar 600 x 600 mm. W ofercie Schneider Electric dostępne są także inne rozmiary płyt perforowanych do obudów Spacial (np. 400x400, 800x600 itp.) – wybór zależy od konkretnej szafy sterowniczej.
