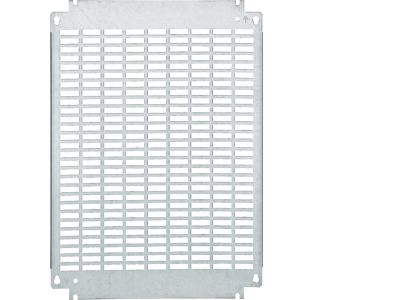

Płyta montażowa metalowa (perforowana) 500x800mm, Orion+ system C | FL478A Hager

Opis i Kluczowe Cechy

Płyta montażowa FL478A marki Orion+ to metalowa perforowana płyta o wymiarach 500x800 mm, przeznaczona do systemu C. Zapewnia solidną i elastyczną podstawę do mocowania aparatury modułowej, styczników, przełączników oraz innych komponentów elektroinstalacyjnych. Perforowana konstrukcja umożliwia łatwe prowadzenie przewodów i swobodny przepływ powietrza, co wspomaga odprowadzanie ciepła z urządzeń.

• Materiał metalowy: wysoka wytrzymałość mechaniczna i odporność na odkształcenia podczas montażu cięższej aparatury.
• Perforacja na całej powierzchni: ułatwia wyprowadzanie przewodów, poprawia wentylację wewnątrz rozdzielnicy i skraca czas instalacji.
• Wymiary 500 x 800 mm: kompatybilność z wieloma standardowymi obudowami i rozdzielnicami, wystarczająca przestrzeń do zabudowy rozbudowanego zestawu.
• Przeznaczona do systemu Orion+ C: gwarantuje dopasowanie do dedykowanych szaf i obudów tej serii, co przyspiesza montaż i zapewnia estetykę.
• Uniwersalne otwory montażowe: umożliwiają szybkie i pewne mocowanie do szyny lub tylnej ściany rozdzielnicy bez dodatkowej obróbki.

Zgodność z Normami

Płyta montażowa FL478A została wyprodukowana zgodnie z europejskimi standardami jakości oraz posiada oznaczenie CE. Jej konstrukcja spełnia wymagania stawiane elementom rozdzielnic w instalacjach niskiego napięcia. Przed montażem należy upewnić się, że cała rozdzielnica spełnia obowiązujące normy (m.in. PN-EN 61439).

Zastosowanie

Płyta montażowa FL478A stanowi praktyczne rozwiązanie w profesjonalnych instalacjach elektrycznych, szczególnie tam, gdzie wymagana jest elastyczność aranżacji przestrzeni wewnątrz rozdzielnicy.

• Montaż aparatury modułowej (wyłączniki, styczniki, przekażniki) w obudowach systemu Orion+ C.
• Tworzenie rozdzielnic sterowniczych i zasilających w automatyce budynkowej oraz przemysłowej.
• Organizacja połączeń w szafach sterowniczych – perforacja ułatwia wiązanie i mocowanie przewodów.
• Stosowanie jako płyta montażowa w halach produkcyjnych, serwerowniach oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich podłączanych urządzeń powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie – upewnij się, że instalacja jest wyłączona i zabezpieczona przed przypadkowym załączeniem. Płytę mocuj do szyny TH35 lub tylnej ściany obudowy za pomocą dostarczonych akcesoriów lub śrub o odpowiedniej wytrzymałości. Momenty dokręcania oraz dopuszczalne obciążenie punktowe sprawdź w dokumentacji technicznej obudowy. Przekrój przewodów i sposób ich prowadzenia dobierz zgodnie z obowiązującymi normami i parametrami zabudowanej aparatury.

FAQ

• Czy płyta nadaje się do montażu w obudowach innych niż Orion+? Płyta została zaprojektowana z myślą o systemie Orion+ C, ale jej wymiary 500x800 mm oraz perforacja umożliwiają zastosowanie w innych obudowach o zbliżonych standardach – należy jednak indywidualnie sprawdzić kompatybilność mocowania.
• Jaka jest maksymalna nośność płyty? Producent nie podaje jednoznacznej wartości nośności w dostępnych danych. Przyjmuje się, że metalowa płyta o grubości ok. 1,5-2 mm (typowa dla tego typu) wytrzymuje obciążenie standardowej aparatury modułowej. Dla ciężkich elementów zalecamy montaż dodatkowych wsporników.
• Czy płyta posiada otwory do prowadzenia przewodów? Tak, cała powierzchnia płyty jest perforowana, co ułatwia wyprowadzanie przewodów i ich mocowanie opaskami bez konieczności wiercenia dodatkowych otworów.
