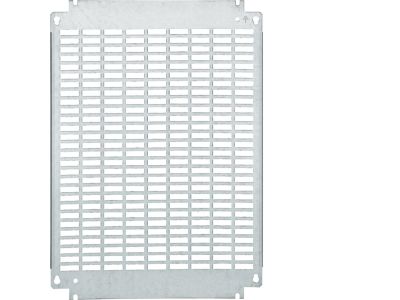

Płyta montażowa metalowa (perforowana) 500x650mm, Orion+ system C | FL477A Hager

Opis i Kluczowe Cechy

Płyta montażowa metalowa (perforowana) FL477A o wymiarach 500x650mm dedykowana do systemu Orion+ C. Perforowana powierzchnia zapewnia elastyczność w rozmieszczaniu aparatury modułowej, przyspieszając montaż i ułatwiając prowadzenie przewodów. Metalowa konstrukcja gwarantuje trwałość i stabilność w warunkach pracy rozdzielnicy.

• Wymiary 500x650mm: uniwersalny format pasujący do standardowych obudów rozdzielnic, umożliwiający instalację różnorodnych urządzeń modułowych.
• Perforacja montażowa: ułatwia szybkie mocowanie aparatury za pomocą wkrętów lub nitów bez konieczności wiercenia dodatkowych otworów.
• Konstrukcja metalowa: zapewnia sztywność i odporność mechaniczną, co przekłada się na bezpieczne utrzymanie masywnych komponentów (styczniki, wyłączniki).
• Kompatybilność z systemem Orion+ C: gwarantuje dopasowanie do elementów systemu (szyny, wsporniki), skracając czas instalacji i eliminując ryzyko błędów montażowych.

Zgodność z Normami

Płyta montażowa spełnia wymagania europejskich norm bezpieczeństwa stosowanych w rozdzielnicach elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Montaż zgodny z zaleceniami producenta zapewnia prawidłowe funkcjonowanie systemu.

Zastosowanie

Płyta montażowa metalowa perforowana znajduje zastosowanie w budowie rozdzielnic niskiego napięcia, tam gdzie wymagane jest uporządkowane rozmieszczenie aparatury modułowej. Przeznaczona do instalacji wewnątrz suchych pomieszczeń.

• Montaż aparatury modułowej (styczników, wyłączników, przycisków, przekaźników) w rozdzielnicach przemysłowych i budynkowych.
• Tworzenie wydzielonych pól sterowniczych w szafach zasilających – łatwe mocowanie modułów sterujących i sygnalizacyjnych.
• Budowa tablic rozdzielczych w systemie Orion+ C – szybkie łączenie płyt z akcesoriami obudowy.
• Wsparcie przy modernizacji istniejących rozdzielnic – perforacja pozwala na elastyczne dostosowanie układu montażowego do zmienionej konfiguracji aparatury.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich urządzeń elektrycznych musi być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obrębie rozdzielnicy. Płytę należy mocować na szynie TH35 lub bezpośrednio w obudowie zgodnie z instrukcją systemu Orion+ C. Przewody łączeniowe powinny mieć przekrój dobrany do prądu obciążenia. Zalecane jest stosowanie momentu dokręcania podanego w dokumentacji technicznej producenta. Przed rozpoczęciem prac upewnij się, że obwód jest odłączony od zasilania i zabezpieczony przed ponownym załączeniem.

FAQ

• Czy płyta nadaje się do montażu w obudowach innych systemów? Płyta FL477A zaprojektowana jest pod system Orion+ C, ale wymiary 500x650mm umożliwiają stosowanie w innych obudowach o odpowiedniej przestrzeni montażowej. Przed zakupem zalecamy sprawdzenie kompatybilności rozstawu otworów i mocowań.
• Jaki materiał został użyty do produkcji płyty? Płyta wykonana jest z metalu – blachy stalowej o podwyższonej sztywności, pokrytej powłoką antykorozyjną. Dokładne dane materiałowe (grubość, rodzaj stali) znajdują się w karcie katalogowej producenta.
• Czy płyta posiada stopień ochrony IP? Stopień ochrony zależy od obudowy, w której płyta jest montowana. Sama płyta jest elementem konstrukcyjnym i nie nadaje się do pracy w warunkach narażenia na wilgoć lub pył bez szczelnej obudowy.
