Płyta montażowa metalowa (perforowana) 250x300mm, Orion+ system C | FL472A Hager

Opis i Kluczowe Cechy

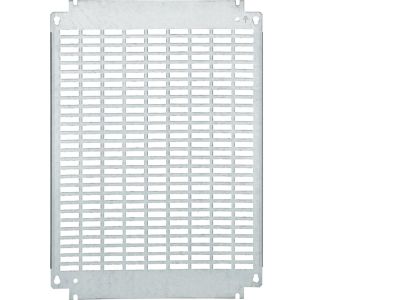

Płyta montażowa metalowa (perforowana) o wymiarach 250x300 mm, przeznaczona do systemu Orion+ (system C). Symbol katalogowy FL472A wykonany z wytrzymałej blachy stalowej, perforacja umożliwia szybkie mocowanie aparatury modułowej oraz prowadzenie przewodów. Brak danych o konkretnym producencie – produkt dostępny w standardzie Orion+.

• Wymiary 250x300 mm: uniwersalny format pasujący do większości szaf rozdzielczych i obudów systemu Orion+, ułatwia aranżację wnętrza rozdzielnicy.
• Metalowa konstrukcja: zapewnia sztywność i trwałość, odporność mechaniczną podczas montażu cięższych elementów apantury (np. styczników, zabezpieczeń).
• Perforacja powierzchni: umożliwia elastyczne rozmieszczenie aparatury modułowej, a także montaż korytek kablowych i opasek – skraca czas instalacji.
• Kompatybilność z systemem Orion+: dedykowana do szaf tego systemu, gwarantuje idealne dopasowanie i łatwe łączenie z innymi elementami (np. listwami zaciskowymi).
• Łatwy montaż: płyta mocowana za pomocą śrub (brak w zestawie) do tylnej ściany obudowy – można ją szybko wymienić lub przesunąć w miarę rozbudowy.

Zgodność z Normami

Produkt przeznaczony do stosowania w standardowych rozdzielnicach i szafach sterowniczych. Jako element mechaniczny nie wymaga deklaracji zgodności z normami elektrycznymi – podlega ogólnym wymogom bezpieczeństwa mechanicznego oraz certyfikacji CE wynikającej z dyrektyw niskonapięciowych (LVD) i kompatybilności elektromagnetycznej (EMC) w kontekście całego systemu.

Zastosowanie

Płyta montażowa FL472A przeznaczona jest do budowy wewnętrznych konstrukcji wsporczych w szafach sterowniczych i rozdzielnicach. Sprawdza się zarówno w instalacjach przemysłowych, jak i w systemach automatyki budynkowej.

• Montaż aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki) w szafach Orion+.
• Organizacja przestrzeni w rozdzielnicach – mocowanie listew zaciskowych, przekaźników, zasilaczy.
• Tworzenie tymczasowych lub stałych platform dla cięższych komponentów (np. styczników mocy, softstartów) dzięki wytrzymałej konstrukcji.
• Prowadzenie przewodów i kabli – perforacja umożliwia przeciągnięcie opasek kablowych, wiązek i szyn zbiorczych.

Wskazówki Montażowe

Prace montażowe może wykonywać wyłącznie wykwalifikowany personel (uprawnienia SEP). Przed rozpoczęciem należy bezwzględnie odłączyć napięcie zasilania. Płytę mocować do tylnej ściany obudowy za pomocą śrub o średnicy odpowiedniej do otworów montażowych (nie są dołączone). Należy upewnić się, że płyta jest stabilnie przymocowana, a jej perforacja nie koliduje z elementami przewodzącymi pod napięciem. Przekrój przewodów oraz sposób prowadzenia kabli powinien być zgodny z dokumentacją techniczną całego układu.

FAQ

• Czy płyta jest wykonana ze stali ocynkowanej? W nazwie podano „metalowa (perforowana)" – brak informacji o rodzaju powłoki. Zaleca się stosowanie w suchych pomieszczeniach (np. w rozdzielnicach mieszkaniowych i przemysłowych) – w środowiskach agresywnych może wymagać dodatkowej ochrony.
• Jakie są wymiary otworów montażowych? W dostępnych danych nie podano średnicy ani rozstawu otworów. Należy sprawdzić fizycznie przed zakupem lub skontaktować się z producentem systemu Orion+.
• Czy płyta nadaje się do montażu na szynie DIN TH35? Nie – płyta montażowa FL472A nie jest przystosowana do bezpośredniego montażu na szynie. Mocuje się ją do obudowy, a dopiero do niej przymocowuje się szyny DIN lub bezpośrednio aparaturę.
