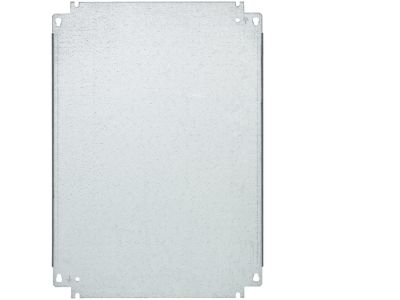

Płyta montażowa metalowa, 800x1250mm, Orion+ system C | FL419A Hager

Opis i Kluczowe Cechy

Płyta montażowa metalowa FL419A to element wyposażenia obudowy przeznaczony do montażu aparatury modułowej, styczników, przekaźników i innego osprzętu elektrycznego. Wymiary 800×1250 mm zapewniają dużą powierzchnię roboczą, umożliwiając rozmieszczenie wielu urządzeń w uporządkowany sposób. Wykonana z metalu, gwarantuje sztywność i stabilność konstrukcji, co przekłada się na bezpieczne i trwałe mocowanie komponentów w rozdzielnicach systemu Orion+.

• Wymiary 800×1250 mm: Duża powierzchnia pozwala na montaż rozbudowanej aparatury, ułatwiając planowanie rozkładu i prowadzenie przewodów.
• Materiał metalowy: Sztywna konstrukcja zapewnia stabilne podparcie dla ciężkich elementów, minimalizując ryzyko odkształceń i wibracji.
• Kompatybilność z systemem Orion+: Płyta dedykowana do obudów Orion+, co gwarantuje idealne dopasowanie wymiarowe i łatwy montaż w gotowych rozwiązaniach.
• Uniwersalność zastosowania: Nadaje się do instalacji aparatury modułowej, styczników, wyłączników, listew zaciskowych oraz innych komponentów wymagających solidnej podstawy.
• Gotowa do użycia: Płyta nie wymaga dodatkowej obróbki ani malowania – od razu po zamontowaniu można przystąpić do instalacji urządzeń.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz standardami DIN dotyczącymi wyposażenia obudów elektrycznych. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Płyta montażowa FL419A znajduje zastosowanie wszędzie tam, gdzie potrzebna jest solidna i przestronna powierzchnia do mocowania aparatury elektrycznej. Jest kluczowym elementem wyposażenia rozdzielnic i szaf sterowniczych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Montaż aparatury modułowej (wyłączniki, styczniki, przekaźniki, przyciski) w rozdzielnicach głównych i podrozdzielnicach.
• Instalacja listew zaciskowych, szyn TH i innych akcesoriów porządkujących okablowanie.
• Budowa szaf sterowniczych w automatyce budynkowej i przemysłowej.
• Modernizacja istniejących rozdzielnic – wymiana lub rozbudowa systemu Orion+.

Wskazówki Montażowe

Montaż płyty oraz instalację aparatury powinna wykonywać wyłącznie osoba z uprawnieniami SEP (do 1 kV), po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Płytę należy zamocować do obudowy Orion+ przy użyciu dostarczonych lub zalecanych przez producenta elementów montażowych. Podczas wkręcania aparatury modułowej należy stosować moment dokręcania zgodny z dokumentacją techniczną. Przekrój przewodów przyłączeniowych dobrać do spodziewanego obciążenia prądowego. Prace prowadzić na stabilnym, suchym podłożu, z zachowaniem zasad BHP.

FAQ

• Czy płyta FL419A pasuje do obudów innych producentów? Płyta została zaprojektowana do systemu Orion+, jednak jej wymiary 800×1250 mm są standardowe. Może być stosowana w innych obudowach o kompatybilnych otworach mocujących i podobnej konstrukcji. Przed montażem zalecamy sprawdzenie wymiarów i rozmieszczenia otworów.
• Jaką maksymalną wagę aparatury można zamontować na tej płycie? Producent nie podaje konkretnego obciążenia. Jako element metalowy o dużej powierzchni płyta zapewnia solidne podparcie, a ostateczna nośność zależy od sposobu montażu i wytrzymałości obudowy. Dla ciężkich urządzeń zalecamy dodatkowe wzmocnienie (np. podpory).
• Czy płyta jest pokryta powłoką antykorozyjną? W dostępnych danych nie określono rodzaju wykończenia. Standardowo płyty metalowe stosowane w rozdzielnicach są ocynkowane lub lakierowane proszkowo. W przypadku wątpliwości prosimy o kontakt z producentem systemu Orion+.
