Płyta montażowa metalowa, 600x800mm, Orion+ system C | FL415A Hager

Opis i Kluczowe Cechy

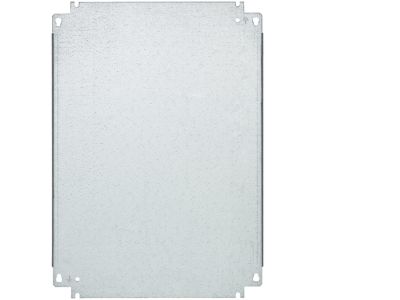

Płyta montażowa metalowa FL415A o wymiarach 600x800mm to dedykowany element systemu obudów Orion+ C. Zapewnia stabilną i wytrzymałą powierzchnię do montażu aparatury modułowej, styczników, wyłączników i innych komponentów elektrycznych w rozdzielnicach i szafach sterowniczych.

• Wymiary 600x800mm: Duża powierzchnia robocza umożliwia zainstalowanie wielu urządzeń w jednej obudowie, co oszczędza miejsce i ułatwia organizację instalacji.
• Konstrukcja metalowa: Wytrzymała i sztywna płyta gwarantuje trwałość oraz odporność na odkształcenia mechaniczne podczas montażu i eksploatacji.
• Kompatybilność z systemem Orion+ C: Idealnie dopasowana do obudów tego systemu, zapewnia szybki i pewny montaż bez konieczności dodatkowej obróbki.
• Możliwość bezpośredniego montażu aparatury modułowej: Umożliwia szybkie i bezpieczne mocowanie styczników, wyłączników czy przycisków zgodnie z wymaganiami instalacji.

Zgodność z Normami

Płyta montażowa FL415A jest elementem systemu obudów Orion+ C. System ten został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i wymogami jakościowymi obowiązującymi w elektrotechnice. Produkt przeznaczony jest do użytku w instalacjach niskiego napięcia.

Zastosowanie

Płyta montażowa metalowa FL415A służy jako uniwersalna podstawa do instalacji aparatury elektrycznej w obudowach Orion+ C. Znajduje zastosowanie w rozdzielnicach, szafach sterowniczych i pulpitach operatorskich.

• Montaż styczników, przekaźników i wyłączników modułowych w szafach rozdzielczych.
• Instalacja przycisków sterowniczych i sygnalizatorów w panelach operatorskich.
• Umieszczanie modułów PLC i zasilaczy w szafach automatyki budynkowej.
• Wykorzystanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych i przemysłowych.

Wskazówki Montażowe

Montaż płyty oraz aparatury powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie obudowy. Płytę montażową mocować do obudowy za pomocą śrub i elementów dystansowych zgodnie z dokumentacją techniczną systemu Orion+ C. W przypadku montażu aparatury modułowej na płycie, należy przestrzegać zaleceń producenta tych urządzeń dotyczących momentów dokręcania oraz przekrojów przewodów. Płyta metalowa wymaga uziemienia – podłączyć przewód ochronny do dedykowanego zacisku uziemiającego obudowy.

FAQ

• Jakie są wymiary płyty montażowej FL415A? Płyta ma wymiary 600x800 mm, co zapewnia przestrzeń do montażu wielu aparatów.
• Czy płyta jest kompatybilna z innymi obudowami niż Orion+ C? Płyta FL415A została zaprojektowana specjalnie do systemu obudów Orion+ C. Użycie w innych obudowach może wymagać dodatkowej obróbki i nie jest zalecane przez producenta.
• Jak uziemić płytę montażową? Płyta montażowa metalowa powinna być uziemiona poprzez podłączenie przewodu ochronnego do zacisku uziemiającego obudowy. Szczegóły znajdują się w dokumentacji systemu Orion+ C.
