Płyta montażowa metalowa, 500x800mm, Orion+ system C | FL414A Hager

Opis i Kluczowe Cechy

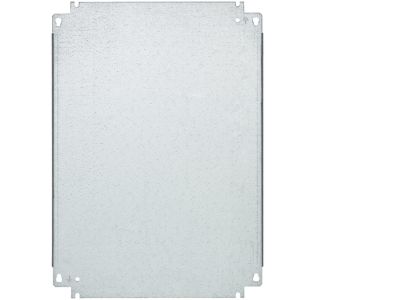

Płyta montażowa metalowa FL414A o wymiarach 500x800 mm to element wyposażenia obudów Orion+ system C. Zapewnia stabilną i sztywną podstawę do mocowania aparatury modułowej, styczników, przekaźników oraz innych urządzeń elektrycznych. Dzięki metalowej konstrukcji gwarantuje trwałość i odporność mechaniczną w codziennej eksploatacji.

• Wymiary 500x800 mm: Duża powierzchnia robocza umożliwia montaż wielu urządzeń w jednej obudowie, optymalizując przestrzeń rozdzielnicy.
• Materiał metalowy: Sztywna płyta zapobiega odkształceniom pod ciężarem aparatury i podczas dokręcania elementów montażowych.
• Kompatybilność z Orion+ system C: Pasuje idealnie do obudów tej serii, co skraca czas instalacji i zapewnia spójność systemu.
• Gotowa do montażu: Płyta nie wymaga dodatkowej obróbki przed zamocowaniem w obudowie – można od razu instalować aparaturę.

Zgodność z Normami

Płyta montażowa FL414A została zaprojektowana do stosowania w obudowach Orion+ system C, które spełniają obowiązujące wymagania norm dla rozdzielnic i obudów elektrycznych. Produkt przeznaczony do montażu w instalacjach zgodnych z dyrektywami Unii Europejskiej (oznakowanie CE).

Zastosowanie

Płyta montażowa FL414A znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne umocowanie aparatury w obudowie elektrycznej. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Montaż aparatury modułowej (wyłączniki, styczniki, przyciski sterownicze) w rozdzielnicach Orion+ system C.
• Mocowanie przekaźników i sterowników PLC w szafach sterowniczych o ograniczonej przestrzeni.
• Podstawa do instalacji układów automatyki budynkowej – sygnalizacja, sterowanie oświetleniem, wentylacją.
• Uniwersalna płyta robocza w warsztatach i serwisie do testowania układów elektrycznych przed wbudowaniem w docelową obudowę.

Wskazówki Montażowe

Montaż płyty oraz całej aparatury powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Płytę należy umocować w obudowie Orion+ system C za pomocą dostarczonych elementów montażowych (wkręty/śruby) zgodnie z instrukcją producenta obudowy. Aparaturę montuj na płycie przy użyciu odpowiednich wkrętów/nakrętek, przestrzegając zalecanych momentów dokręcania. Przekrój przewodów dobierz do prądu znamionowego instalowanych urządzeń.

FAQ

• Czy płyta jest przystosowana do montażu aparatury modułowej? Tak, płyta metalowa FL414A zapewnia sztywną podstawę do mocowania aparatury modułowej w obudowach Orion+ system C. Można na niej instalować wyłączniki, styczniki, przyciski i inne urządzenia elektryczne.
• Jakie są dokładne wymiary płyty? Płyta ma wymiary 500x800 mm. Przed montażem należy sprawdzić, czy obudowa Orion+ system C pomieści płytę o tych wymiarach (standardowe obudowy serii C są przystosowane do płyt o podanych gabarytach).
• Czy płyta wymaga wstępnej obróbki (wiercenie, gwintowanie)? Płyta dostarczana jest jako gotowa do montażu. Można w niej wiercić otwory i nagwintować je zgodnie z potrzebami instalacji, jednak należy to robić ostrożnie, aby nie naruszyć powłoki ochronnej i nie osłabić konstrukcji. W standardowych zastosowaniach zaleca się korzystanie z gotowych otworów montażowych obudowy lub samowiercących wkrętów.
