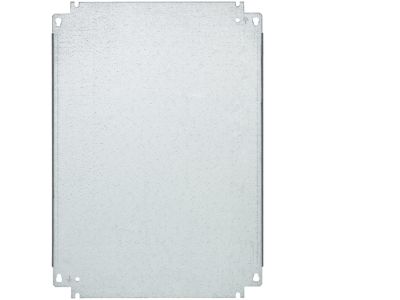

Płyta montażowa metalowa, 400x600mm, Orion+ system C | FL410A Hager

Opis i Kluczowe Cechy

Płyta montażowa metalowa FL410A o wymiarach 400x600 mm stanowi solidne, uniwersalne podłoże do instalacji aparatury w obudowach systemu Orion+ C. Wykonana z metalu zapewnia trwałość i stabilność mocowania nawet przy większym obciążeniu elementami modułowymi. Dzięki kompatybilności z systemem Orion+ C umożliwia szybkie i powtarzalne rozmieszczenie urządzeń w rozdzielnicy.

• Wymiary 400x600 mm: uniwersalny rozmiar pozwalający na montaż kilkunastu modułów aparatury w standardowym układzie poziomym i pionowym.
• Wykonanie metalowe: wysoka sztywność i odporność na odkształcenia, co gwarantuje bezpieczne utrzymanie cięższych styczników, wyłączników czy przekaźników.
• Dedykowana do systemu Orion+ C: idealne dopasowanie do obudów tej serii – otwory montażowe i wymiary płyty są zgodne z przeznaczonymi prowadnicami.
• Łatwy montaż i demontaż: płyta mocowana bezpośrednio do korpusu obudowy, co umożliwia szybkie przygotowanie rozdzielnicy na etapie instalacji.
• Bez dodatkowych elementów mocujących: w komplecie znajduje się płyta gotowa do użycia – nie wymaga wiercenia ani dopasowywania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami europejskimi dla wyposażenia rozdzielnic i posiada oznaczenie CE. Jako element konstrukcyjny obudowy spełnia standardowe wymagania wytrzymałości mechanicznej i ogniowej typowe dla aparatury montowanej w rozdzielnicach elektrycznych.

Zastosowanie

Płyta montażowa FL410A znajduje zastosowanie wszędzie tam, gdzie konieczne jest stabilne umieszczenie aparatury modułowej wewnątrz obudowy wykonanej w systemie Orion+ C. Stanowi podstawę do tworzenia rozdzielnic w budynkach mieszkalnych, biurowych, przemysłowych oraz w instalacjach sterowania i automatyki.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach głównych i podrozdzielnicach.
• Instalacja modułów sterowania (przekaźniki, przyciski, przełączniki) w szafach sterowniczych.
• Przygotowanie podłoża dla urządzeń automatyki budynkowej – sterowników, zasilaczy, interfejsów.
• Wymiana lub rozbudowa istniejącej rozdzielnicy – płyta umożliwia łatwe dodanie nowych szeregów aparatury.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (dotyczy całego procesu instalacji rozdzielnicy). Przed pracą należy bezwzględnie odłączyć napięcie. Płytę mocuje się w obudowie systemu Orion+ C za pomocą przewidzianych w niej otworów i wkrętów (zgodnie z dokumentacją producenta obudowy). Po zamontowaniu można na płycie umieścić szyny TH35 (DIN) oraz aparaturę modułową. Przekroje przewodów i obciążenie mechaniczne należy dobierać odpowiednio do łącznego ciężaru montowanych urządzeń.

FAQ

• Z jakiego materiału wykonana jest płyta FL410A? Płyta jest wykonana z metalu (blachy stalowej), co zapewnia wysoką sztywność i trwałość mechaniczną.
• Czy płyta pasuje do obudów innych systemów niż Orion+ C? Płyta została zaprojektowana specjalnie dla systemu Orion+ C. W innych obudowach może wymagać dodatkowych modyfikacji – zalecamy sprawdzenie wymiarów przed zakupem.
• Jaka jest maksymalna liczba modułów, które można zamontować? Nie ma sztywno określonej wartości – zależy od wielkości i ciężaru poszczególnych urządzeń. Standardowo na płycie 400x600 mm można zamontować np. około 12–18 modułów aparatury w układzie jednoszeregowym (przy szerokości modułu 17,5 mm).
