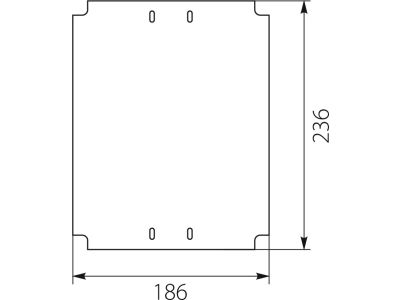

Płyta montażowa PM 4, 186x236, stal, ocynk (1szt) | 33.40 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

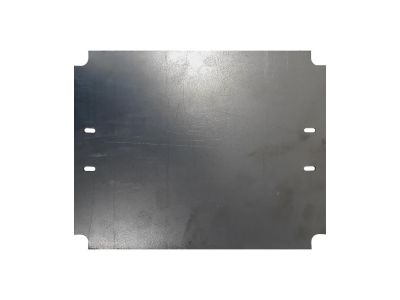

Płyta montażowa metalowa PM 4 (symbol 33.40) wykonana ze stali ocynkowanej to uniwersalne akcesorium montażowe przeznaczone do instalacji aparatów elektrycznych, które nie posiadają standardowych zamocowań. Dzięki zastosowaniu w obudowach OH oraz puszkach PH zapewnia stabilne i bezpieczne osadzenie elementów wewnątrz rozdzielnicy.

• Materiał stal ocynkowana: odporność na korozję i długotrwała wytrzymałość mechaniczna w środowisku rozdzielnic i obudów.
• Przeznaczona do aparatów bez standardowych zamocowań: umożliwia montaż urządzeń, które nie są przystosowane do bezpośredniego mocowania na szynie TH35 lub płycie montażowej z gwintami.
• Kompatybilność z obudowami OH: idealnie dopasowana wymiarowo do obudów serii OH, co przyspiesza i ułatwia instalację.
• Kompatybilność z puszkami PH: możliwość zastosowania w puszkach montażowych PH, zapewniając jednolity system mocowania.
• Prosta instalacja: gotowa do bezpośredniego wkręcenia lub przykręcenia w dedykowanych obudowach bez konieczności dodatkowej obróbki.

Zgodność z Normami

Płyta montażowa PM 4 została zaprojektowana zgodnie z wymaganiami stawianymi akcesoriom montażowym w rozdzielnicach i obudowach elektrycznych. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi i normami bezpieczeństwa.

Zastosowanie

Płyta montażowa metalowa PM 4 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zamocowanie aparatów nieposiadających typowych uchwytów lub wsporników. Sprawdza się szczególnie w:

• Rozdzielnicach i obudowach serii OH – jako uniwersalna podstawa dla przekaźników, styczników, wyłączników różnicowoprądowych bez standardowego zamocowania.
• Puszkach instalacyjnych PH – umożliwia uporządkowany montaż niewielkich aparatów modułowych lub pomocniczych.
• Aranżacjach prototypowych i niestandardowych – gdzie trzeba zamocować aparaturę w określonej pozycji bez ingerencji w konstrukcję obudowy.
• Zastosowaniach serwisowych i modernizacyjnych – szybka wymiana lub dodanie aparatów w istniejących rozdzielnicach.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Płytę należy przymocować do obudowy OH lub puszki PH za pomocą dostarczonych w komplecie wkrętów lub zgodnie z instrukcją producenta obudowy. Siłę dokręcania należy dostosować do zalecanych wartości dla danego typu obudowy – zbyt mocne dokręcanie może uszkodzić gwinty. Przekroje przewodów przyłączanych do aparatów montowanych na płycie dobieraj zgodnie z obowiązującymi normami i wartością prądu znamionowego. Pamiętaj o zachowaniu odstępów izolacyjnych i nieprzekraczaniu dopuszczalnego obciążenia mechanicznego płyty.

FAQ

• Czy płyta jest odporna na korozję? Tak, wykonano ją ze stali ocynkowanej, co zapewnia dobrą odporność na wilgoć i typowe warunki panujące wewnątrz rozdzielnic.
• Do jakich obudów pasuje płyta PM 4? Zgodnie z przeznaczeniem płyta jest kompatybilna z obudowami serii OH oraz puszkami montażowymi PH. Przed montażem zalecamy sprawdzenie wymiarów i rozmieszczenia otworów w konkretnym modelu obudowy.
• Czy płyta posiada fabrycznie wykonane otwory montażowe? Płyta montażowa PM 4 jest przystosowana do bezpośredniego montażu w dedykowanych obudowach – zwykle posiada otwory zgodne z systemem mocowania stosowanym w obudowach OH i puszkach PH. Dokładne rozmieszczenie można zweryfikować w dokumentacji technicznej obudowy.
