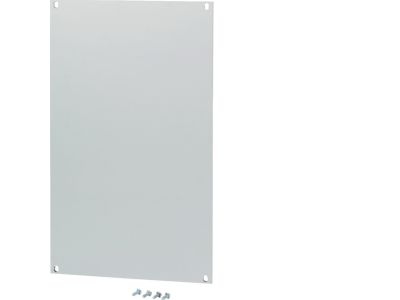

Płyta montażowa izolacyjna, 400x500mm, Orion+ system C | FL425A Hager

Opis i Kluczowe Cechy

Płyta montażowa izolacyjna Orion+ system C o symbolu FL425A to element wyposażenia rozdzielnic elektrycznych, przeznaczony do mocowania aparatury modułowej. Wymiary 400x500 mm pozwalają na elastyczne rozmieszczenie szyn DIN oraz osprzętu, a wykonanie z materiału izolacyjnego podnosi bezpieczeństwo instalacji poprzez eliminację ryzyka niepożądanych połączeń galwanicznych z obudową.

• Wymiary 400x500 mm: zapewniają przestrzeń do montażu nawet kilkunastu modułów aparatury lub większych urządzeń (styczników, przekaźników) w jednej płaszczyźnie.
• Materiał izolacyjny: gwarantuje dodatkową barierę ochronną między elementami przewodzącymi a metalową obudową rozdzielnicy, co zwiększa bezpieczeństwo obsługi.
• Dedykowana do systemu Orion+: idealnie pasuje do rozdzielnic serii Orion+ – zachowana jest kompatybilność wymiarowa i system otworów montażowych.
• Uniwersalność montażu: płyta może być stosowana jako podstawa pod szyny DIN TH35 (montowane oddzielnie) lub bezpośrednio do mocowania aparatury z kołnierzami.
• Łatwa obróbka: materiał izolacyjny umożliwia wiercenie dodatkowych otworów w razie potrzeby, bez ryzyka naruszenia powłoki ochronnej.

Zgodność z Normami

Płyta montażowa FL425A została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla osprzętu rozdzielnic. Posiada oznaczenie CE. Wykonanie z izolacyjnego materiału spełnia wymogi ochrony przeciwporażeniowej (izolacja podstawowa) dla komponentów instalowanych wewnątrz rozdzielnic.

Zastosowanie

Płyta montażowa izolacyjna Orion+ system C znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane umieszczenie aparatury modułowej w rozdzielnicy.

• Montaż styczników, przekaźników, wyłączników silnikowych w rozdzielnicach systemu Orion+.
• Podstawa do instalacji szyn DIN z aparaturą modułową (wyłączniki nadprądowe, różnicowoprądowe, przyciski, przełączniki).
• Tworzenie własnych układów sterowania w szafach elektrycznych – płyta zapewnia mechaniczną izolację przewodów od obudowy.
• Modernizacja istniejących rozdzielnic – możliwość bezinwazyjnego montażu płyty na dnie obudowy (jeśli przewidziano otwory montażowe).

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac w rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Płytę należy mocować do obudowy rozdzielnicy za pomocą dołączonych akcesoriów (zalecane momenty dokręcania wg dokumentacji producenta). Przekroje przewodów i dobór aparatury muszą być dostosowane do prądów roboczych zgodnie z obowiązującymi normami. Przed zamknięciem rozdzielnicy sprawdzić połączenia i brak uszkodzeń mechanicznych płyty.

FAQ

• Czy płyta montażowa FL425A jest kompatybilna ze szynami DIN TH35? Nie zawiera szyn w zestawie, ale posiada standardowe otwory montażowe umożliwiające przykręcenie szyn DIN (np. TH35) w dowolnej konfiguracji.
• Z jakiego materiału wykonana jest płyta? Z tworzywa izolacyjnego (najczęściej poliester lub laminat epoksydowo-szklany) – dokładny skład określa producent w karcie katalogowej; materiał zapewnia izolację elektryczną i wytrzymałość mechaniczną.
• Czy płyta nadaje się do montażu w systemie Orion+ bez dodatkowych modyfikacji? Tak, wymiary 400x500 mm oraz układ otworów są zgodne z dedykowanymi obudowami Orion+ system C – montaż odbywa się na fabrycznie przygotowanych punktach mocowania.
