Płyta montażowa izolacyjna, 300x350mm, Orion+ system C | FL423A Hager

Opis i Kluczowe Cechy

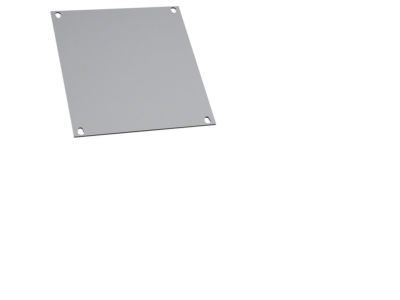

Płyta montażowa izolacyjna FL423A marki Orion+ to element przeznaczony do systemu rozdzielnicowego Orion+ system C. Wymiary 300x350mm gwarantują wystarczającą powierzchnię do montażu aparatury modułowej, a konstrukcja z materiału izolacyjnego zapewnia bezpieczną separację galwaniczną między elementami a obudową. Produkt stanowi uniwersalne podłoże dla instalacji w rozdzielnicach elektrycznych.

• Wymiary 300x350mm: kompaktowy rozmiar umożliwiający montaż w standardowych rozdzielnicach przy zachowaniu optymalnego wykorzystania przestrzeni.
• Materiał izolacyjny: zapobiega przewodzeniu prądu między zamontowaną aparaturą a metalowymi elementami obudowy, co zwiększa bezpieczeństwo użytkowania.
• Przeznaczenie do systemu Orion+ C: pełna kompatybilność z rozdzielnicami i osprzętem w tym systemie, co ułatwia rozbudowę i modernizację instalacji.
• Solidna konstrukcja: płyta zapewnia stabilne mocowanie urządzeń (np. styczników, wyłączników) na szynie DIN lub bezpośrednio w obudowie.
• Łatwy montaż: proste wiercenie otworów pod kanały kablowe lub dodatkowe mocowania, bez ryzyka uszkodzenia materiału izolacyjnego.

Zgodność z Normami

Płyta montażowa FL423A została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa w zakresie izolacji elektrycznej. Produkt przeznaczony do pracy w suchych pomieszczeniach (typowy stopień ochrony wynikający z budowy rozdzielnicy).

Zastosowanie

Płyta izolacyjna FL423A znajduje zastosowanie wszędzie tam, gdzie potrzebna jest bezpieczna podstawa pod aparaturę łączeniową i sterowniczą w rozdzielnicach budynkowych i przemysłowych.

• Podłoże do montażu styczników, przekaźników i wyłączników w rozdzielnicy głównej lub piętrowej.
• Separacja galwaniczna między aparaturą a obudową metalową – redukcja ryzyka porażenia prądem.
• Podstawa dla listew zaciskowych i kanałów kablowych w systemie Orion+ C.
• Uniwersalna płyta do samodzielnych konstrukcji sterowniczych w szafach sterowniczych.

Wskazówki Montażowe

Montaż płyty oraz całej aparatury powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Płytę należy mocować do obudowy rozdzielnicy za pomocą odpowiednich wkrętów (brak w zestawie) – zalecany moment dokręcania i rodzaj łączników należy sprawdzić w dokumentacji technicznej rozdzielnicy. Przewody przyłączane do aparatury montowanej na płycie muszą mieć przekrój dobrany do prądu obciążenia zgodnie z normą PN-IEC 60364. Pamiętaj o zachowaniu odstępów izolacyjnych między elementami pod napięciem.

FAQ

• Czy płyta jest przewodząca – zapewnia separację galwaniczną? Tak, płyta wykonana jest z materiału izolacyjnego, nie przewodzi prądu. Zapewnia bezpieczną separację między zamontowaną aparaturą a obudową rozdzielnicy.
• Jakie są wymiary płyty FL423A? Wymiary to 300 mm wysokości i 350 mm szerokości – kompatybilne z typowymi rozdzielnicami systemu Orion+ C.
• Czy płyta montowana jest na szynie TH35/DIN? Płyta sama w sobie nie jest przeznaczona do montażu bezpośrednio na szynie DIN – stanowi podkład montowany wewnątrz rozdzielnicy. Na jej powierzchni można montować aparaturę na szynie DIN przy użyciu odpowiednich wsporników.
