Płyta montażowa H400 L500, Orion+ system C | FL343A Hager

Opis i Kluczowe Cechy

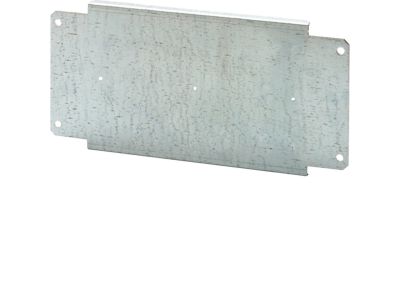

Płyta montażowa FL343A z serii Orion+ system C to element konstrukcyjny o wymiarach 400 x 500 mm (H400 L500), przeznaczony do montażu aparatury modułowej w rozdzielnicach i szafach sterowniczych. Dzięki solidnej budowie i kompatybilności z systemem Orion+ zapewnia stabilne i uporządkowane rozmieszczenie wyłączników, styczników, przycisków oraz innych urządzeń sterowniczych.

• Wymiary H400 L500: Wysokość 400 mm i długość 500 mm – optymalna powierzchnia robocza do instalacji zestawów aparatury w rozdzielnicach o średniej wielkości, ułatwiająca ergonomiczne rozmieszczenie komponentów.
• System Orion+ C: Dedykowana do obudów i szyn w systemie Orion+ C, co gwarantuje bezproblemowy montaż, zachowanie spójności estetycznej oraz łatwą rozbudowę instalacji.
• Uniwersalna podstawa montażowa: Możliwość mocowania zarówno na szynie TH35 (DIN), jak i bezpośrednio w obudowie – elastyczność w projektowaniu układów sterowania.
• Przygotowana pod aparaturę modułową: Standardowe otwory i powierzchnia ułatwiają szybkie instalowanie wyłączników nadprądowych, styczników, przekaźników i innych urządzeń o szerokości 1 modułu.
• Konstrukcja odporna na obciążenia mechaniczne: Płyta wykonana z wytrzymałego materiału zapewnia stabilność zamontowanej aparatury i długotrwałą pracę bez deformacji.

Zgodność z Normami

Płyta montażowa Orion+ system C FL343A została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw UE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia – montaż wyłącznie przez osoby z uprawnieniami SEP.

Zastosowanie

Płyta montażowa FL343A sprawdza się jako uniwersalna baza w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest uporządkowane i stabilne rozmieszczenie komponentów modułowych.

• Podstawa do montażu zestawów wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Punkt mocowania przycisków sterowniczych i przełączników w pulpitach operatorskich oraz szafach automatyki.
• Montaż przekaźników, sterowników PLC i innych urządzeń 1-modułowych w systemach sterowania i sygnalizacji.
• Uniwersalna płyta robocza w serwisowych zestawach narzędziowych oraz prototypowniach instalacji elektrycznych.

Wskazówki Montażowe

Montaż płyty montażowej FL343A oraz zamocowanie na niej aparatury może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Płytę montuj na szynie TH35 (DIN) zgodnie z instrukcją systemu Orion+ lub bezpośrednio w obudowie przy użyciu odpowiednich śrub. Moment dokręcania śrub mocujących dostosuj do zaleceń producenta aparatury. Przekrój przewodów dobieraj zgodnie z parametrami prądowymi zamontowanych urządzeń – płyta nie przewodzi prądu, nie wymaga doboru przekroju.

FAQ

• Jakie są wymiary płyty montażowej FL343A? Wymiary płyty to 400 mm wysokości i 500 mm długości (H400 L500).
• Czy płyta pasuje do systemu Orion+? Tak, FL343A jest dedykowana do systemu Orion+ C – kompatybilna z obudowami i szynami tej serii.
• Jakie urządzenia można zamontować na tej płycie? Płyta przeznaczona jest do montażu aparatury modułowej (wyłączniki, styczniki, przyciski, przełączniki itp.) o standardowej szerokości 1 modułu (18 mm) oraz ich kombinacji.
