Płyta montażowa H150 L400, Orion+ system C | FL312A Hager

Opis i Kluczowe Cechy

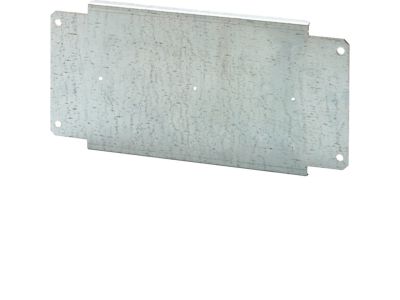

Płyta montażowa FL312A o wysokości 150 mm i długości 400 mm to element wyposażenia rozdzielnic w systemie Orion+ C. Przeznaczona do trwałego i stabilnego mocowania aparatury modułowej (przyciski, przełączniki, styczniki, wyłączniki) oraz osprzętu na szynie DIN TH35. Dzięki precyzyjnie wykonanym otworom montażowym i kompatybilności z profilem systemowym Orion+ umożliwia szybki, powtarzalny montaż w rozdzielnicach bez konieczności dodatkowej obróbki.

• Wymiary 150 x 400 mm: optymalne dopasowanie do standardowych obudów rozdzielnic modułowych Orion+ system C – ułatwia planowanie rozmieszczenia aparatury.
• Kompatybilność z Orion+ system C: dedykowana konstrukcja zapewnia pewne osadzenie płyty w profilach, eliminując ryzyko przesunięć podczas eksploatacji.
• Materiał o wysokiej sztywności: gwarantuje stabilne podparcie dla aparatury modułowej, co przekłada się na bezpieczeństwo połączeń i dłuższą żywotność instalacji.
• Otwory montażowe w standardowym rastrze: umożliwiają szybkie mocowanie bez wiercenia – skraca czas instalacji na budowie.
• Producent – FL312A: gwarancja zgodności z systemem Orion+ i jakości materiałów stosowanych w rozdzielnicach niskiego napięcia.

Zgodność z Normami

Płyta montażowa FL312A została zaprojektowana zgodnie z wymaganiami norm europejskich oraz standardami DIN stosowanymi w budowie rozdzielnic niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Ze względu na charakter elementu pomocniczego (brak funkcji elektrycznej) nie podaje się konkretnych norm wyrobu.

Zastosowanie

Płyta montażowa H150 L400 jest uniwersalnym elementem konstrukcyjnym rozdzielnic elektrycznych. Dzięki precyzyjnym wymiarom i kompatybilności z systemem Orion+ C znajduje zastosowanie w:

• Montażu aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski, przełączniki) w rozdzielnicach mieszkaniowych i przemysłowych.
• Budowie szaf sterowniczych w automatyce budynkowej – do instalacji styczników, przekaźników i sterowników PLC na szynie DIN.
• Modernizacji istniejących rozdzielnic – jako zapasowa płyta do rozbudowy instalacji o dodatkowe moduły.
• Systemach Orion+ C – jako element bazowy dla szaf rozdzielczych w obiektach użyteczności publicznej i przemysłowych.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac w rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Płytę mocuje się do profili systemowych Orion+ C za pomocą dostarczonych śrub (moment dokręcania zgodnie z dokumentacją producenta). Należy używać przewodów o przekroju dostosowanym do prądu znamionowego montowanej aparatury, a po zakończeniu montażu sprawdzić poprawność połączeń.

FAQ

• Czy płyta pasuje do innych systemów niż Orion+ C? Płyta FL312A jest dedykowana systemowi Orion+ C. W innych systemach mocowanie może wymagać modyfikacji lub stosowania adapterów – zalecamy weryfikację kompatybilności z dokumentacją techniczną.
• Jakie są maksymalne obciążenia mechaniczne płyty? Producent nie podaje konkretnych wartości dopuszczalnego obciążenia. Płyta przeznaczona jest do standardowej aparatury modułowej montowanej na szynie DIN – nie należy jej obciążać ponad miarę (np. ciężkimi transformatorami).
• Czy płyta wymaga uziemienia? Płyta montażowa jest elementem konstrukcyjnym i nie wymaga oddzielnego uziemienia. Uziemienie obudowy i szyny DIN powinno być wykonane zgodnie z obowiązującymi przepisami (w systemie Orion+ przewidziano odpowiednie zaciski PE).
