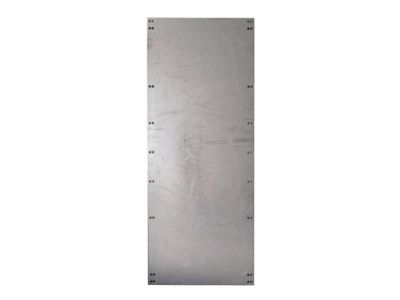

Płyta montażowa, gr. 3mm, XVTL-IC/S-10/18 | 114771 Eaton

Alternatywny kod produktu: XVTL-IC-10/18

Opis i Kluczowe Cechy

Płyta montażowa XVTL-IC/S-10/18 (symbol 114771) o grubości 3 mm została zaprojektowana jako uniwersalne podłoże do instalacji aparatury modułowej w rozdzielnicach elektrycznych. Wykonana z trwałego materiału, zapewnia stabilne mocowanie przycisków, przełączników, styczników i innych urządzeń na szynie TH35. Precyzyjnie wykonane otwory ułatwiają szybki i powtarzalny montaż, co przekłada się na oszczędność czasu podczas prac instalacyjnych.

• Grubość 3 mm: Zwiększona sztywność płyty gwarantuje stabilne utrzymanie aparatury nawet w warunkach wibracji, minimalizując ryzyko poluzowania elementów podczas eksploatacji.
• Otwory montażowe: Zoptymalizowany rozstaw otworów umożliwia elastyczne rozmieszczenie urządzeń modułowych, dostosowując układ do indywidualnych potrzeb projektu.
• Kompatybilność z szyną TH35: Płyta została zaprojektowana do pracy w standardowych rozdzielnicach z szyną nośną, co ułatwia integrację z istniejącą infrastrukturą.
• Uniwersalne zastosowanie: Możliwość montażu różnych typów aparatury modułowej (łączniki, styczniki, przekaźniki, wyłączniki) sprawia, że produkt sprawdza się zarówno w nowych, jak i modernizowanych instalacjach.
• Precyzja wykonania: Gładkie krawędzie i dokładnie wywiercone otwory skracają czas montażu i eliminują konieczność dodatkowej obróbki mechanicznej.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymogami norm europejskich oraz standardem DIN stosowanym w rozdzielnicach niskiego napięcia. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymagań bezpieczeństwa. Wszelkie parametry techniczne (w tym grubość i wymiary) odpowiadają danym deklarowanym przez producenta.

Zastosowanie

Płyta montażowa XVTL-IC/S-10/18 znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne i uporządkowane rozmieszczenie aparatury modułowej w rozdzielnicy. Sprawdzi się zarówno w instalacjach przemysłowych, jak i w budynkach użyteczności publicznej czy mieszkalnych.

• Tworzenie dedykowanych pól sterowniczych dla obwodów oświetlenia, gniazd wtyczkowych i sterowania silnikami.
• Montaż styczników, przekaźników pomocniczych i programowalnych sterowników logicznych (PLC) w rozdzielnicach szaf sterowniczych.
• Instalacja przycisków sterowniczych, przełączników krzywkowych i sygnalizatorów w systemach automatyki budynkowej (BMS).
• Modernizacja istniejących tablic rozdzielczych – łatwe zastąpienie zużytych lub nieodpowiednich płyt montażowych.

Wskazówki Montażowe

Montaż płyty oraz wszelkich prac w rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Płytę mocować do tylnej ściany rozdzielnicy za pomocą dostarczonych elementów (wkręty/śruby) lub dedykowanych uchwytów. Szyna TH35 powinna być przykręcona do płyty zgodnie z dokumentacją producenta. Przekroje przewodów dobierać do spodziewanego obciążenia prądowego. W przypadku stosowania płyty w środowisku o podwyższonej wilgotności lub zapyleniu zaleca się dodatkowe zabezpieczenie antykorozyjne.

FAQ

• Czy płyta posiada otwory montażowe? Tak, płyta XVTL-IC/S-10/18 jest wyposażona w otwory umożliwiające łatwe mocowanie w standardowych rozdzielnicach. Konkretny rozstaw otworów można ustalić na podstawie karty katalogowej producenta.
• Jaka jest grubość płyty? Grubość wynosi 3 mm, co zapewnia odpowiednią sztywność i stabilność dla większości modułowych urządzeń elektrycznych.
• Czy produkt jest zgodny z normami bezpieczeństwa? Tak, płyta montażowa spełnia ogólne wymogi norm europejskich (oznakowanie CE) i standard DIN przeznaczony dla akcesoriów rozdzielnic.
