Płyta montażowa, gr. 2mm, XVTL-IC-8/20 | 114769 Eaton

Opis i Kluczowe Cechy

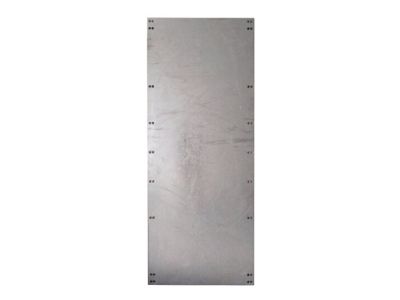

Płyta montażowa XVTL-IC-8/20 to zaawansowany element konstrukcyjny, zaprojektowany przez renomowanego producenta Eaton z myślą o profesjonalnych systemach rozdziału energii. Wykonana z wysokogatunkowej stali o grubości znamionowej wynoszącej 2 mm, płyta ta stanowi fundament dla bezpiecznego i stabilnego osadzenia aparatury elektrycznej wewnątrz szaf rozdzielczych. Jej konstrukcja została zoptymalizowana pod kątem współpracy z systemem rozdzielnic do zabudowy szeregowej XVTL, które obsługują prądy znamionowe o natężeniu dochodzącym do 2500 A.

• Wysoka sztywność mechaniczna: Grubość 2 mm gwarantuje odporność na odkształcenia, nawet przy znacznym obciążeniu ciężkimi aparatami łączeniowymi.
• Precyzyjne dopasowanie: Dedykowana do systemu XVTL, co eliminuje konieczność dodatkowych modyfikacji podczas prefabrykacji.
• Trwałość: Powierzchnia płyty jest przygotowana do pracy w wymagających warunkach przemysłowych, zapewniając długowieczność całej instalacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne stawiane komponentom stosowanym w rozdzielnicach niskiego napięcia. Płyta montażowa XVTL-IC-8/20 jest w pełni kompatybilna z normami dotyczącymi systemów obudów XVTL, co pozwala na budowę zestawów rozdzielczych zgodnie z normą IEC/EN 61439. Zastosowanie oryginalnych akcesoriów Eaton gwarantuje zachowanie deklarowanych parametrów wytrzymałościowych oraz ciągłości ochrony przeciwporażeniowej wewnątrz szafy.

Zastosowanie

Płyta montażowa XVTL-IC-8/20 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic głównych dla obiektów przemysłowych, centrów danych oraz budynków użyteczności publicznej. Jest idealnym rozwiązaniem do montażu:

• Wyłączników kompaktowych (MCCB) o dużych gabarytach.
• Układów automatyki i sterowania opartych na sterownikach PLC.
• Zestawów szynowych i bloków rozdzielczych w systemach do 2500 A.
• Styczników i układów rozruchowych silników o dużej mocy.

Wskazówki Montażowe

Podczas instalacji płyty montażowej w szafie XVTL, należy zwrócić szczególną uwagę na prawidłowe osadzenie w profilach bocznych. Zaleca się stosowanie dedykowanych zestawów śrubowych Eaton, które zapewniają odpowiedni moment dokręcania oraz stabilność mechaniczną. Ze względu na grubość 2 mm, płyta pozwala na bezpośrednie wiercenie otworów pod korytka grzebieniowe oraz szyny DIN, jednak należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych między zamontowaną aparaturą a ścianami obudowy. W przypadku montażu aparatów generujących drgania, warto zastosować dodatkowe podkładki amortyzujące.

FAQ

• Czy płyta XVTL-IC-8/20 pasuje do szaf innych producentów? Płyta jest ściśle dedykowana do systemu XVTL marki Eaton. Użycie jej w innych systemach może wymagać niestandardowych przeróbek, co nie jest zalecane ze względu na certyfikację zestawu.
• Jaki jest maksymalny prąd znamionowy rozdzielnicy, w której można użyć tej płyty? Płyta jest przeznaczona do systemów XVTL obsługujących prądy do 2500 A.
• Czy grubość 2 mm jest wystarczająca dla ciężkich wyłączników? Tak, grubość 2 mm w połączeniu z systemem mocowania XVTL zapewnia optymalną nośność dla standardowej aparatury stosowanej w tego typu rozdzielnicach.
