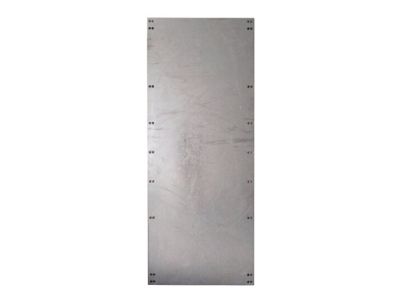

Płyta montażowa, gr. 2mm, XVTL-IC-6/20 | 114766 Eaton

Opis i Kluczowe Cechy

Płyta montażowa XVTL-IC-6/20 o numerze katalogowym 114766 to wysokiej klasy komponent systemowy zaprojektowany przez firmę EATON z myślą o profesjonalnych systemach rozdziału energii. Wykonana z blachy stalowej o grubości 2 mm, zapewnia wyjątkową sztywność mechaniczną oraz stabilną podstawę dla ciężkiej aparatury modułowej i przemysłowej. Konstrukcja płyty została zoptymalizowana pod kątem pracy w rozdzielnicach do zabudowy szeregowej typu XVTL, które obsługują prądy znamionowe o natężeniu do 2500 A.

• Solidna konstrukcja: Grubość materiału wynosząca 2 mm gwarantuje odporność na odkształcenia pod wpływem ciężaru zamontowanych komponentów.
• Kompatybilność systemowa: Idealnie dopasowana do wymiarów szaf XVTL o szerokości 600 mm i wysokości 2000 mm (zgodnie z oznaczeniem 6/20).
• Wysoka obciążalność: Przystosowana do pracy w systemach o wysokim prądzie znamionowym do 2500 A, co wymaga stabilnego mocowania szyn zbiorczych i aparatów mocy.
• Ochrona antykorozyjna: Powierzchnia płyty jest odpowiednio zabezpieczona, co zapewnia długowieczność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Płyta montażowa XVTL-IC-6/20 spełnia wymagania normy IEC/EN 61439, co jest kluczowe dla zapewnienia bezpieczeństwa eksploatacji oraz ciągłości zasilania w obiektach przemysłowych i komercyjnych. Zastosowanie oryginalnych akcesoriów EATON gwarantuje pełną certyfikację gotowej rozdzielnicy.

Zastosowanie

Płyta montażowa XVTL-IC-6/20 znajduje szerokie zastosowanie w zaawansowanych systemach elektroenergetycznych. Jest niezbędnym elementem przy budowie:

• Głównych rozdzielnic niskiego napięcia w zakładach produkcyjnych.
• Centrów sterowania silnikami (MCC).
• Szaf automatyki przemysłowej wymagających montażu ciężkich falowników i styczników.
• Rozdzielnic obiektowych w budynkach użyteczności publicznej, gdzie wymagana jest zabudowa szeregowa XVTL.

Wskazówki Montażowe

Podczas instalacji płyty montażowej XVTL-IC-6/20 należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Płytę należy montować przy użyciu dedykowanych wsporników systemowych XVTL, co pozwala na płynną regulację głębokości osadzenia wewnątrz szafy.
• Moment dokręcania: Wszystkie śruby mocujące powinny być dokręcone z momentem zgodnym z dokumentacją techniczną systemu XVTL, aby zapewnić ciągłość elektryczną (uziemienie) i stabilność mechaniczną.
• Rozmieszczenie aparatury: Dzięki dużej powierzchni roboczej, zaleca się planowanie rozmieszczenia aparatów z zachowaniem odpowiednich odstępów izolacyjnych oraz kanałów kablowych dla optymalnego odprowadzania ciepła.

FAQ

1. Czy płyta XVTL-IC-6/20 jest dostarczana z elementami mocującymi?
Standardowo płyta montażowa jest elementem składowym systemu, a szczegółowy zakres akcesoriów montażowych zależy od konfiguracji zamówienia szafy XVTL.

2. Czy na płycie można montować aparaty o prądzie powyżej 2500A?
Płyta jest dedykowana do systemu XVTL do 2500A. W przypadku wyższych prądów należy skonsultować się z działem technicznym w celu weryfikacji wytrzymałości dynamicznej na prądy zwarciowe.

3. Czy materiał płyty pozwala na samodzielne wiercenie otworów?
Tak, stal o grubości 2 mm poddaje się obróbce mechanicznej, co pozwala na precyzyjne dostosowanie płyty do niestandardowych układów aparatury przy zachowaniu zasad ochrony antykorozyjnej w miejscach cięcia.
