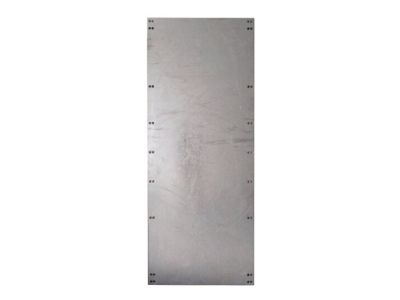

Płyta montażowa, gr. 2mm, XVTL-IC-10/20 | 114772 Eaton

Opis i Kluczowe Cechy

Płyta montażowa EATON o oznaczeniu XVTL-IC-10/20 to kluczowy element konstrukcyjny dedykowany do zaawansowanych systemów rozdzielnic niskiego napięcia typu XVTL. Wykonana z wysokiej jakości blachy stalowej o grubości 2 mm, zapewnia wyjątkową sztywność mechaniczną oraz stabilność, co jest niezbędne przy montażu ciężkiej aparatury modułowej oraz komponentów o dużych gabarytach. Grubość materiału wynosząca 2 mm gwarantuje odporność na odkształcenia pod wpływem obciążenia statycznego, co przekłada się na bezpieczeństwo eksploatacji całego zestawu rozdzielczego.

• Wysoka wytrzymałość: Blacha o grubości 2 mm pozwala na pewne mocowanie szyn prądowych oraz aparatów o prądach znamionowych dochodzących do 2500A.
• Kompatybilność systemowa: Produkt został zaprojektowany specjalnie dla serii XVTL, co zapewnia idealne dopasowanie do ramy szafy bez konieczności dodatkowych modyfikacji.
• Optymalizacja przestrzeni: Powierzchnia płyty umożliwia swobodne rozmieszczenie komponentów, ułatwiając organizację okablowania i zachowanie odpowiednich odstępów izolacyjnych.

Zgodność z Normami

Płyta montażowa XVTL-IC-10/20 spełnia rygorystyczne wymagania normatywne dotyczące osprzętu rozdzielczego i sterowniczego. Jest w pełni kompatybilna z systemem XVTL, który został przebadany zgodnie z normą IEC/EN 61439, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych. Zastosowanie oryginalnych akcesoriów EATON pozwala na zachowanie pełnej certyfikacji rozdzielnicy jako zestawu niskonapięciowego, co jest kluczowe przy odbiorach technicznych inwestycji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest dedykowany do rozdzielnic do zabudowy szeregowej XVTL, które obsługują prądy do 2500A. Płyta stanowi bazę montażową dla wyłączników mocy, rozłączników bezpiecznikowych, sterowników PLC oraz falowników. Dzięki swojej uniwersalności, jest wybierana przez prefabrykatorów rozdzielnic do budowy centrów sterowania silnikami (MCC) oraz głównych tablic rozdzielczych w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż płyty XVTL-IC-10/20 powinien odbywać się przy użyciu dedykowanych uchwytów montażowych dostarczanych w systemie XVTL. Zaleca się:

• Weryfikację pionu i poziomu przed ostatecznym dokręceniem śrub mocujących, aby uniknąć naprężeń w konstrukcji szafy.
• Stosowanie odpowiednich momentów dokręcania dla śrub montażowych, co zapobiega luzowaniu się elementów pod wpływem drgań.
• Zapewnienie ciągłości połączeń ochronnych (uziemienia) poprzez zastosowanie podkładek zębatych lub dedykowanych linek uziemiających, co jest niezbędne dla zachowania bezpieczeństwa przeciwporażeniowego.
• Planowanie rozmieszczenia aparatury z uwzględnieniem dróg kablowych i koryt grzebieniowych dla zachowania przejrzystości instalacji.

FAQ

• Czy płyta pasuje do innych szaf niż seria XVTL? Płyta jest dedykowana do systemu XVTL i jej wymiary oraz punkty mocowania są zoptymalizowane pod ten konkretny typoszereg.
• Jaki jest maksymalny prąd znamionowy rozdzielnicy, w której można stosować tę płytę? Płyta jest przeznaczona do rozdzielnic o prądzie znamionowym do 2500A.
• Czy płyta jest dostarczana z zestawem śrub? Standardowo płyta montażowa jest elementem składowym systemu; szczegółowe informacje o akcesoriach montażowych znajdują się w dokumentacji technicznej zestawu XVTL.
