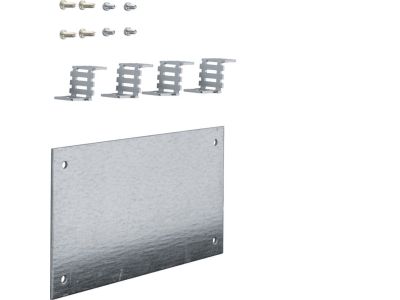

Płyta montażowa FW obniżona 115x210mm | UT26A Hager

Opis i Kluczowe Cechy

Płyta montażowa FW obniżona o symbolu UT26A to element wyposażenia rozdzielnic elektrycznych, przeznaczony do montażu aparatury modułowej. Jej wymiary wynoszą 115 x 210 mm, co zapewnia kompaktową przestrzeń montażową w standardowych obudowach. Obniżona konstrukcja ułatwia instalację w ograniczonych przestrzeniach oraz poprawia dostęp do zacisków podczas podłączania przewodów.

• Wymiary 115 x 210 mm: optymalny rozmiar do montażu małych zestawów aparatury w rozdzielnicach, pozwalający na oszczędność miejsca przy zachowaniu funkcjonalności.
• Obniżona konstrukcja: ułatwia prowadzenie przewodów i zapewnia lepszą ergonomię pracy podczas montażu i konserwacji.
• Uniwersalność zastosowania: płyta przeznaczona do współpracy z aparaturą modułową montowaną na szynie TH35 (DIN) – umożliwia stabilne i pewne mocowanie.
• Solidne wykonanie: materiał i sposób wykończenia gwarantują odporność na odkształcenia mechaniczne w warunkach normalnej eksploatacji w rozdzielnicy.
• Symbol UT26A: oryginalny numer katalogowy ułatwiający identyfikację i zamówienie odpowiedniego elementu.

Zgodność z Normami

Płyta montażowa została zaprojektowana zgodnie z ogólnymi wymaganiami europejskimi dla osprzętu rozdzielnic elektrycznych. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Ze względu na charakter pasywny (nie zawiera elementów elektrycznych) nie podlega szczegółowym normom wyrobu, ale jest przeznaczona do stosowania w systemach zgodnych z normami IEC/EN 61439 (rozdzielnice i sterownice).

Zastosowanie

Płyta montażowa UT26A znajduje zastosowanie w rozdzielnicach elektrycznych oraz obudowach sterowniczych, gdzie wymagane jest stabilne umocowanie aparatury modułowej.

• Montaż przycisków, przełączników i styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja modułów automatyki budynkowej (np. sterowników, przekaźników) w obudowach o ograniczonej głębokości.
• Tworzenie dedykowanych zestawów aparatury w szafach sterowniczych – płyta stanowi bazę montażową dla elementów na szynie TH35.
• Zastosowanie w modernizacjach istniejących rozdzielnic, gdzie obniżona konstrukcja ułatwia dopasowanie do nowych komponentów.

Wskazówki Montażowe

Montaż płyty montażowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Płytę należy mocować do obudowy przy użyciu odpowiednich wkrętów lub śrub (nie znajdują się w zestawie) – moment dokręcenia oraz rodzaj elementów mocujących dobierz zgodnie z dokumentacją obudowy. Przekroje przewodów doprowadzanych do aparatury montowanej na płycie muszą być dobrane do prądów obciążenia. Przed wpięciem modułów na szynę DIN sprawdź, czy płyta jest stabilnie przymocowana i nie ulega odkształceniom pod naciskiem.

FAQ

• Czy płyta montażowa UT26A nadaje się do wszystkich obudów? Płyta ma wymiary 115 x 210 mm i jest przeznaczona do mocowania wewnątrz standardowych rozdzielnic. Przed zakupem sprawdź wymiary przestrzeni montażowej w swojej obudowie.
• Czy płyta jest wyposażona w otwory montażowe? Tak, płyta posiada fabryczne otwory umożliwiające jej przykręcenie do obudowy. Dokładny rozstaw otworów jest zgodny z typowymi wymaganiami dla płyt montażowych FW.
• Z jakiego materiału wykonana jest płyta? Producent przewidział wykonanie z materiału o odpowiedniej sztywności i wytrzymałości mechanicznej dostosowanej do montażu aparatury. Szczegółowe dane materiałowe znajdują się w karcie katalogowej produktu.
