Płyta montażowa do rozdzielnic 300x1200mm (WxS), BPZ-MPL300-1200 | 114816 Eaton

Opis i Kluczowe Cechy

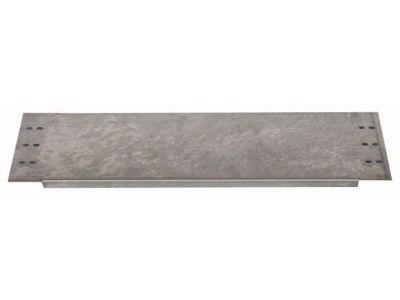

Płyta montażowa EATON o numerze katalogowym 114816 (model BPZ-MPL300-1200) to kluczowy element konstrukcyjny przeznaczony do profesjonalnych systemów rozdzielnic niskiego napięcia. Dzięki imponującym wymiarom wynoszącym 300 mm wysokości oraz 1200 mm szerokości, produkt ten zapewnia obszerną przestrzeń roboczą do stabilnego osadzania aparatury modułowej, sterowników PLC oraz innych komponentów automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, płyta charakteryzuje się wyjątkową sztywnością mechaniczną, co eliminuje ryzyko odkształceń pod wpływem ciężaru zamontowanych urządzeń.

• Wysoka kompatybilność: Produkt został zaprojektowany z myślą o pełnej integracji z ramami montażowymi systemu Profi+ oraz XVTL-BP-F.
• Elastyczność montażu: Możliwość instalacji bezpośrednio na profilu pionowym XVTL-VP pozwala na optymalne wykorzystanie głębokości szafy.
• Trwałość: Powierzchnia płyty jest odporna na korozję, co gwarantuje długowieczność instalacji w wymagających warunkach przemysłowych.
• Precyzja wykonania: Dokładne wymiary 300x1200mm ułatwiają planowanie układu aparatury zgodnie z projektem elektrycznym.

Zgodność z Normami

Płyta montażowa BPZ-MPL300-1200 spełnia rygorystyczne wymagania normatywne dotyczące osprzętu do rozdzielnic i sterownic niskiego napięcia. Jest w pełni zgodna z systemowymi wytycznymi producenta EATON dla serii Profi+ oraz XVTL, co zapewnia bezpieczeństwo użytkowania oraz ciągłość ochrony przeciwporażeniowej przy zachowaniu odpowiedniego uziemienia elementu. Produkt wspiera budowę rozdzielnic zgodnie z normą IEC/EN 61439, co jest kluczowe dla certyfikacji gotowych prefabrykatów.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce budynkowej. Jest idealnym rozwiązaniem dla:

• Prefabrykacji rozdzielnic: Tworzenie rozbudowanych systemów zasilających w obiektach komercyjnych i przemysłowych.
• Systemów sterowania: Montaż falowników, styczników oraz zasilaczy w szafach XVTL.
• Modernizacji istniejących instalacji: Dzięki uniwersalnym punktom mocowania, płyta pozwala na szybką rozbudowę szaf systemowych EATON.

Wskazówki Montażowe

Podczas instalacji płyty BPZ-MPL300-1200 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór wsporników: Upewnij się, że używasz dedykowanych uchwytów montażowych zgodnych z systemem ramy Profi+ lub profilu XVTL-VP.
• Rozkład obciążenia: Ciężkie komponenty, takie jak transformatory czy duże wyłączniki kompaktowe, powinny być rozmieszczone w sposób zapewniający równomierne obciążenie płyty.
• Uziemienie: Należy pamiętać o wykonaniu połączenia wyrównawczego pomiędzy płytą montażową a głównym zaciskiem ochronnym rozdzielnicy, aby zapewnić bezpieczeństwo eksploatacji.
• Moment dokręcania: Śruby mocujące płytę do ramy powinny być dokręcone z momentem zalecanym przez dokumentację techniczną systemu XVTL, aby uniknąć poluzowań pod wpływem drgań.

FAQ

1. Czy płyta BPZ-MPL300-1200 pasuje do szaf innych producentów?
Płyta jest dedykowana do systemów EATON Profi+ oraz XVTL. Montaż w szafach innych marek może wymagać dodatkowych adapterów lub modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji systemowej.

2. Czy produkt zawiera zestaw śrub montażowych?
Standardowo płyty montażowe dostarczane są jako osobne elementy. Zaleca się sprawdzenie specyfikacji zestawu montażowego ramy, do której płyta będzie mocowana.

3. Czy płytę można montować pionowo?
Wymiary 300x1200mm sugerują montaż poziomy w szerokich sekcjach szaf, jednak konstrukcja pozwala na elastyczne dopasowanie do konfiguracji ramy montażowej XVTL.
