Płyta montażowa dla NZM3, XMN341006M | 284054 Eaton

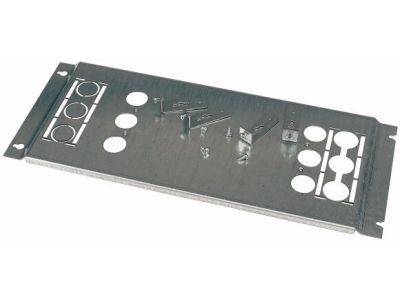

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1018884
EAN
4015082840549
Kod Producenta
284054
Płyta montażowa dla NZM3, XMN341006M

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: XMN341006M

Opis i Kluczowe Cechy

Płyta montażowa Eaton XMN341006M (symbol 284054) to dedykowane akcesorium do poziomego montażu 4‑biegunowego wyłącznika NZM3 w rozdzielnicach serii xEnergy Main. W zestawie znajduje się kompletny osprzęt montażowy, co przyspiesza instalację i gwarantuje stabilne mocowanie aparatu w rozdzielnicy. Wymiary płyty (250 × 600 mm) są zoptymalizowane pod kątem typowych konfiguracji szaf sterowniczych.

  • Kompatybilność z NZM3: płyta jest fabrycznie dopasowana do wyłączników NZM3, co eliminuje konieczność stosowania dodatkowych adapterów i skraca czas montażu.
  • Orientacja pozioma: konstrukcja płyty umożliwia montaż poziomy wyłącznika, ułatwiając prowadzenie przewodów i zachowanie czytelnego układu w rozdzielnicy.
  • Zestaw montażowy w komplecie: w opakowaniu znajdują się wszystkie niezbędne elementy mocujące (śruby, tuleje, podkładki), co pozwala na natychmiastowy montaż bez konieczności dokupowania dodatkowego osprzętu.
  • Wymiary 250 × 600 mm: płyta została zaprojektowana z myślą o typowych rozdzielnicach NN Eaton xEnergy Main, zapewniając optymalne wykorzystanie przestrzeni montażowej.
  • Konstrukcja 4‑biegunowa: płyta dedykowana do wyłączników o czterech biegunach, co odpowiada najczęściej spotykanym konfiguracjom w rozdzielnicach głównych.

Zgodność z Normami

Produkt jest częścią systemu rozdzielnic Eaton xEnergy i podlega wewnętrznym procedurom jakości producenta. Płyta spełnia wymagania norm europejskich dotyczących wytrzymałości mechanicznej oraz kompatybilności z aparaturą modułową. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Płyta montażowa Eaton XMN341006M znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i stabilne osadzenie wyłącznika NZM3 w rozdzielnicy głównej lub podrozdzielnicy. Idealnie sprawdza się w następujących scenariuszach:

  • Montaż wyłącznika NZM3 w rozdzielnicach Eaton xEnergy Main – kompatybilność gwarantowana przez producenta.
  • Instalacje w szafach sterowniczych o standardowej wysokości szyny (synchronizacja z innymi akcesoriami NZM).
  • Rozbudowa istniejących rozdzielnic – płyta pozwala na łatwą integrację wyłącznika bez ingerencji w konstrukcję nośną.
  • Aplikacje wymagające poziomego ułożenia aparatu, np. w wąskich korytach kablowych lub przy ograniczonej wysokości szafy.

Wskazówki Montażowe

Montaż płyty oraz wyłącznika NZM3 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające w całej rozdzielnicy. Płytę mocuje się do szyny montażowej rozdzielnicy (zgodnie z instrukcją producenta) za pomocą dostarczonego zestawu montażowego. Dokręcanie śrub należy wykonać momentem podanym w dokumentacji technicznej wyłącznika NZM3. Przekroje przewodów przyłączeniowych do wyłącznika muszą być dobrane do prądu znamionowego zabezpieczeń.

FAQ

  • Czy płyta pasuje do wszystkich wersji wyłącznika NZM3? Tak, płyta XMN341006M jest zaprojektowana uniwersalnie dla wszystkich 4‑biegunowych wyłączników NZM3 (różne zakresy prądowe), pod warunkiem zachowania poziomej orientacji montażu.
  • Czy w zestawie znajdują się śruby do mocowania wyłącznika do płyty? Tak, zestaw montażowy obejmuje wszystkie elementy potrzebne do przymocowania wyłącznika do płyty (śruby, podkładki, tuleje). Nie jest wymagane dokupowanie dodatkowego osprzętu.
  • Jakie są wymiary płyty? Czy mogę ją zastosować w szafie o głębokości 400 mm? Płyta ma wymiary 250 mm wysokości i 600 mm szerokości. Jej płaska konstrukcja nie wpływa na głębokość zabudowy – montaż jest możliwy w typowych szafach o głębokości 400 mm i więcej, pod warunkiem odpowiedniej przestrzeni przed wyłącznikiem.

  • Producent Eaton
  • Wymiary 0.26m x 0.03m x 0.52m
  • Seria producenta xEnergy
Element montażowy (szafa rozdzielcza)
  • Model Inne
  • Szerokość montażowa w szafie 600 mm
  • Wysokość montażowa w szafie 250 mm
  • Szerokość 489 mm
  • Wysokość 247 mm
  • Głębokość 8 mm
  • Materiał Metal
  • Kolor Stal szlachetna
