Płyta montażowa dla NZM2, XMN230606M | 284014 Eaton

Alternatywny kod produktu: XMN230606M

Opis i Kluczowe Cechy

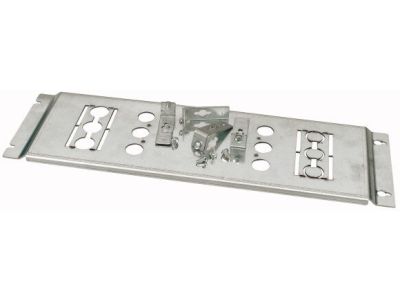

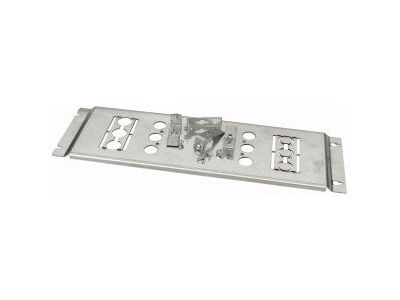

Płyta montażowa XMN230606M (numer katalogowy 284014) firmy Eaton to dedykowany osprzęt do rozdzielnic xEnergy Main NN, umożliwiający montaż wyłączników NZM2 w konfiguracji poziomej, 3-biegunowej. Wymiary 150 x 600 mm zapewniają optymalne dopasowanie w rozdzielnicy, a dołączony zestaw montażowy skraca czas instalacji i gwarantuje stabilne mocowanie.

• Przeznaczenie do NZM2: dedykowana konstrukcja gwarantuje szybki i pewny montaż wyłączników kompaktowych NZM2 bez konieczności dodatkowych przeróbek.
• Konfiguracja pozioma, 3-biegunowa: umożliwia elastyczne rozmieszczenie aparatury wewnątrz rozdzielnicy, oszczędzając miejsce.
• Wymiary 150 x 600 mm: precyzyjne dopasowanie do profili rozdzielnicy xEnergy Main NN, co ułatwia instalację i zapewnia estetyczny wygląd.
• Zestaw montażowy w komplecie: wszystkie niezbędne elementy (śruby, dystanse itp.) dołączone do płyty – brak konieczności dokupowania akcesoriów.
• Solidna konstrukcja stalowa: wytrzymała powierzchnia umożliwiająca bezpieczne osadzenie wyłącznika o dużym ciężarze.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi normami branżowymi oraz standardami DIN dla rozdzielnic niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Płyta montażowa XMN230606M służy do bezpiecznego i ergonomicznego osadzania wyłączników NZM2 w rozdzielnicach xEnergy Main NN. Sprawdza się w aplikacjach wymagających:

• Montażu wyłączników głównych i odpływowych w tablicach rozdzielczych przemysłowych i komercyjnych.
• Integracji aparatury ochronnej i łączeniowej w systemach rozdziału energii.
• Modernizacji istniejących rozdzielnic – płyta ułatwia wymianę przewodów i aparatów bez naruszania całej konstrukcji.
• Tworzenia dedykowanych pól rozdzielczych dla obwodów o podwyższonej mocy, gdzie wymagane jest stabilne i przewidywalne mocowanie.

Wskazówki Montażowe

Montaż płyty i wyłącznika NZM2 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV), z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Płytę montuje się na szynie montażowej rozdzielnicy (zgodnie z instrukcją producenta rozdzielnicy). Użyj dołączonego zestawu montażowego i dokręć elementy z momentem zgodnym z dokumentacją techniczną. Przekrój przewodów dobieraj do obciążenia prądowego wyłącznika NZM2.

FAQ

• Czy płyta pasuje do innych wyłączników niż NZM2? Płyta XMN230606M jest dedykowana do wyłączników kompaktowych NZM2. Do innych typów (np. NZM3) należy stosować odpowiednie płyty montażowe.
• Jakie są dokładne wymiary płyty? Wysokość 150 mm, szerokość 600 mm – parametry umożliwiają montaż w rozdzielnicach xEnergy Main NN.
• Czy zestaw montażowy zawiera wszystkie elementy mocujące? Tak, w komplecie znajdują się śruby, dystanse i inne akcesoria niezbędne do zamocowania płyty w rozdzielnicy. Śruby do samego wyłącznika dostarczane są z wyłącznikiem.
