Płyta montażowa dla NZM1, XMN130406M | 283998 Eaton

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1018876
EAN
4015082839987
Kod Producenta
283998

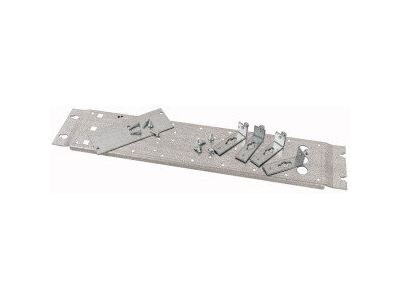

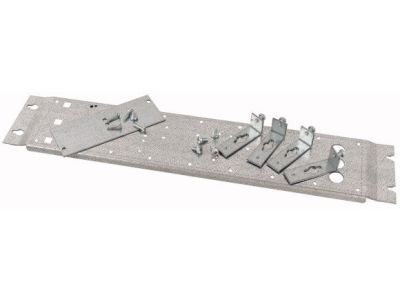

Płyta montażowa dla NZM1, XMN130406M

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: XMN130406M

Opis i Kluczowe Cechy

Płyta montażowa Eaton XMN130406M (numer katalogowy 283998) to dedykowane akcesorium do wyłączników NZM1, przeznaczone do rozdzielnic NN Eaton xEnergy Main NN. Produkt dostarczany jest w komplecie z zestawem montażowym, co przyspiesza instalację i gwarantuje prawidłowe osadzenie aparatu. Płyta ma konstrukcję poziomą, 3-biegunową i wymiary 100 x 600 mm, co zapewnia optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy.

  • Dedykowana do NZM1: Precyzyjne dopasowanie do wyłączników serii NZM1 eliminuje ryzyko luzów i zapewnia stabilność mechaniczną podczas pracy.
  • Wymiary 100 x 600 mm: Kompaktowa płyta pozioma umożliwia ergonomiczne rozmieszczenie aparatury w rozdzielnicy xEnergy Main NN.
  • Konstrukcja 3-biegunowa: Przystosowana do montażu wyłączników trójfazowych, zachowując przejrzysty układ przewodów i łatwy dostęp do zacisków.
  • Zestaw montażowy w komplecie: Wszystkie niezbędne elementy mocujące dołączone do płyty skracają czas instalacji i minimalizują ryzyko błędów montażowych.
  • Wykonanie zgodne z koncepcją xEnergy Main: Gwarantowana kompatybilność z obudowami i szynami w systemie Eaton, co upraszcza projektowanie rozdzielnicy.

Zgodność z Normami

Płyta montażowa Eaton XMN130406M została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt przeznaczony jest do stosowania w rozdzielnicach niskiego napięcia, spełniających wymagania odpowiednich standardów bezpieczeństwa.

Zastosowanie

Płyta montażowa znajduje zastosowanie wszędzie tam, gdzie wymagany jest profesjonalny i uporządkowany montaż wyłączników NZM1 w rozdzielnicach Eaton xEnergy Main NN. Umożliwia szybkie i pewne osadzenie aparatu, co przekłada się na niezawodność całej instalacji.

  • Montaż wyłączników NZM1 w rozdzielnicach głównych xEnergy Main NN.
  • Instalacja w systemach rozdziału energii w obiektach przemysłowych i komercyjnych.
  • Modernizacja istniejących rozdzielnic – wymiana lub dołożenie wyłącznika NZM1.
  • Budowa nowych rozdzielnic w oparciu o platformę Eaton xEnergy.

Wskazówki Montażowe

Montaż płyty montażowej oraz wyłącznika NZM1 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Płytę mocuje się w obudowie xEnergy Main zgodnie z instrukcją producenta, wykorzystując dołączony zestaw montażowy. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów należy stosować według dokumentacji technicznej wyłącznika NZM1. Montaż na szynie DIN nie jest wymagany – płyta przeznaczona jest do bezpośredniego mocowania w rozdzielnicy.

FAQ

  • Czy płyta montażowa pasuje do wszystkich wyłączników NZM1? Tak, płyta XMN130406M została zaprojektowana dla serii NZM1 (wyłączniki 3-biegunowe) i jest kompatybilna z tymi aparatami.
  • Jakie są wymiary płyty? Wysokość 100 mm, szerokość 600 mm. Płyta jest pozioma i przeznaczona do rozdzielnic o odpowiedniej wysokości wnęki.
  • Czy zestaw montażowy jest dołączony? Tak, w komplecie znajduje się pełny zestaw montażowy niezbędny do zamocowania płyty w obudowie xEnergy Main NN.

  • Producent Eaton
  • Wymiary 0.1m x 0.02m x 0.5m
  • Seria producenta xEnergy
Element montażowy (szafa rozdzielcza)
  • Model Inne
  • Szerokość montażowa w szafie 600 mm
  • Wysokość montażowa w szafie 100 mm
  • Szerokość 489 mm
  • Wysokość 97 mm
  • Głębokość 10 mm
  • Materiał Metal
  • Kolor Stal szlachetna
