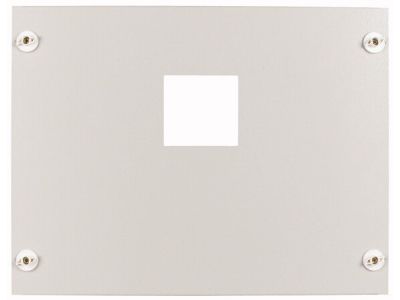

Płyta montażowa dla NZM/LZM w pionie 500x800mm (WxS), BPZ-NZM3-800-MV Profi+ | 293607 Eaton

Alternatywny kod produktu: BPZ-NZM3-800-MV

Opis i Kluczowe Cechy

Płyta montażowa BPZ-NZM3-800-MV (symbol 293607) przeznaczona jest do montażu wyłączników mocy NZM oraz LZM w rozdzielnicach serii Profi+. O wymiarach 500x800 mm (wysokość x szerokość) zapewnia solidne oparcie dla aparatury o prądzie znamionowym do 630 A. Konstrukcja płyty umożliwia łączenie rozdzielnic natynkowych w konfiguracje szeregowe i pionowe, co zwiększa elastyczność aranżacji rozdzielni.

• Wymiary 500x800 mm: uniwersalny format dopasowany do standardowych obudów Profi+ – ułatwia planowanie przestrzeni montażowej i pozwala na instalację dużych wyłączników w pionowym ustawieniu.
• Prąd znamionowy do 630 A: płyta wytrzymuje obciążenia prądowe typowe dla obwodów głównych w instalacach przemysłowych i budynkowych – bezpieczne użytkowanie bez ryzyka przeciążenia mechanicznego.
• Kompatybilność z rozdzielnicami Profi+: dedykowana do obudów natynkowych i podtynkowych o stopniu ochrony IP30 lub IP54 i klasie ochronności I – jedno rozwiązanie pasujące do dwóch rodzajów obudów.
• Możliwość łączenia rozdzielnic szeregowo i pionowo: konstrukcja płyty współpracuje z systemem łączenia obudów Profi+ – pozwala rozbudować rozdzielnię w dowolnym kierunku zgodnie z potrzebami projektowymi.
• Solidne mocowanie wyłączników NZM/LZM: płyta zapewnia stabilne punkty montażowe dla ciężkiej aparatury – redukuje drgania i zwiększa trwałość połączeń.

Zgodność z Normami

Płyta montażowa BPZ-NZM3-800-MV została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt przeznaczony jest do stosowania w rozdzielnicach spełniających wymagania standardów DIN i EN dla obudów o stopniu ochrony IP30 i IP54. Montaż w systemie Profi+ gwarantuje zachowanie deklarowanych parametrów elektrycznych i mechanicznych.

Zastosowanie

Płyta montażowa BPZ-NZM3-800-MV znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne i uporządkowane umieszczenie wyłączników NZM lub LZM w rozdzielnicach modularnych.

• Montaż wyłączników głównych i rozłączników izolacyjnych w rozdzielnicach natynkowych Profi+ – idealne do hal produkcyjnych, magazynów i obiektów komercyjnych.
• Integracja wyłączników w rozdzielnicach podtynkowych Profi+ – zastosowanie w modernizowanych budynkach mieszkalnych i biurowych.
• Łączenie kilku rozdzielnic w ciągi szeregowe lub pionowe – tworzenie rozbudowanych rozdzielni głównych dla instalacji o dużym zapotrzebowaniu na miejsce montażowe.
• Wspomaganie instalacji z aparaturą NZM/LZM o prądzie do 630 A – dedykowane do zasilania obwodów odbiorczych w sieciach rozdzielczych.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac w rozdzielnicy powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem montażu bezwzględnie odłącz napięcie zasilające. Płytę należy mocować do rozdzielnicy Profi+ przy użyciu dedykowanych elementów mocujących (np. wkrętów lub zatrzasków) zgodnie z dokumentacją producenta. Przekroje przewodów dobieraj do prądu znamionowego instalowanych aparatów, a moment dokręcania śrub mocujących – do wartości podanych w instrukcji wyłączników NZM/LZM. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych i wentylacyjnych.

FAQ

• Jakie wymiary ma płyta montażowa BPZ-NZM3-800-MV? Płyta ma wysokość 500 mm i szerokość 800 mm. Te wymiary są dostosowane do standardowych obudów Profi+ – sprawdź w karcie katalogowej rozdzielnicy dokładną kompatybilność.
• Czy płyta nadaje się do montażu wyłączników innych producentów niż NZM/LZM? Płyta została zaprojektowana specjalnie pod wyłączniki mocy NZM (np. NZM3) oraz LZM. Aby zapewnić prawidłowe mocowanie i zachowanie odstępów, zalecamy stosowanie wyłącznie tych serii. Nie gwarantujemy kompatybilności z innymi typami aparatury.
• Jaki jest stopień ochrony samej płyty montażowej? Płyta jest elementem wewnętrznym rozdzielnicy, nie posiada własnego stopnia ochrony. Stopień ochrony całej rozdzielnicy (IP30 lub IP54) zapewnia obudowa Profi+, w której płyta jest montowana. Płyta nie wpływa na klasę ochronności (I).
