Płyta montażowa dla IZM, XVTL-IZM-12 | 115152 Eaton

Alternatywny kod produktu: XVTL-IZM-12

Opis i Kluczowe Cechy

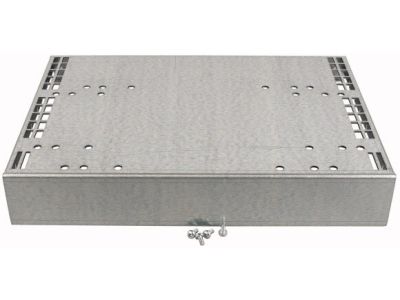

Płyta montażowa XVTL-IZM-12 (symbol 115152) przeznaczona jest do montażu urządzeń serii IZM13 w rozdzielnicach. Wykonana z blachy ocynkowanej o grubości gwarantującej sztywność i odporność na korozję. Szerokość 1200 mm zapewnia wystarczającą przestrzeń do instalacji aparatury modułowej, a dołączony materiał montażowy ułatwia szybkie i pewne osadzenie płyty.

• Szerokość 1200 mm: przestrzeń umożliwiająca montaż wielu urządzeń IZM13 w jednym rzędzie, co pozwala na budowę rozbudowanych rozdzielnic w jednej obudowie.
• Blacha ocynkowana: wysoka odporność na korozję i uszkodzenia mechaniczne – długotrwała eksploatacja nawet w wilgotnym środowisku przemysłowym.
• Dedykowana do urządzeń IZM13: idealne dopasowanie otworów montażowych i wymiarów, co eliminuje konieczność docinania i wiercenia.
• Materiał montażowy w zestawie: śruby i elementy dystansowe przyspieszają instalację i zapewniają stabilne zamocowanie płyty w szafie.
• Uniwersalność w obrębie serii: płyta może być stosowana zarówno w nowych projektach, jak i przy modernizacji istniejących rozdzielnic z aparaturą IZM13.

Zgodność z Normami

Płyta montażowa XVTL-IZM-12 spełnia ogólne wymagania europejskich norm dotyczących konstrukcji rozdzielnic niskiego napięcia. Produkt posiada certyfikat CE i jest wytwarzany zgodnie z uznanymi standardami jakości. Brak szczegółowych norm przypisanych do tego elementu konstrukcyjnego, jednak jego wymiary i materiał zapewniają kompatybilność z wymaganiami mechanicznymi dla aparatury modułowej.

Zastosowanie

Płyta montażowa XVTL-IZM-12 znajduje zastosowanie tam, gdzie wymagane jest stabilne i uporządkowane rozmieszczenie urządzeń sterowniczych i zabezpieczeń w rozdzielnicach przemysłowych i budynkowych.

• Montaż zestawów styczników, przekaźników i wyłączników z rodziny IZM13 w szafach sterowniczych.
• Budowa rozdzielnic głównych i podrozdzielnic w halach produkcyjnych i magazynach.
• Modernizacja istniejących rozdzielnic – wymiana lub dobudowa aparatury na wspólnej płycie montażowej.
• Tworzenie sekcji łączeniowych w rozdzielnicach dla systemów automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż płyty montażowej powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Płytę mocować do konstrukcji szafy za pomocą dołączonych elementów, dokręcając śruby momentem zalecanym w dokumentacji producenta. Przekrój przewodów ochronnych i roboczych dobrać zgodnie z obciążeniem prądowym instalacji. Po montażu sprawdzić połączenia oraz ciągłość uziemienia.

FAQ

• Czy płyta montażowa XVTL-IZM-12 pasuje do innych serii aparatury? Płyta została zaprojektowana pod urządzenia IZM13 – posiada dedykowane otwory montażowe. Stosowanie z inną aparaturą może wymagać modyfikacji, co nie jest zalecane.
• Jakie są wymiary płyty poza szerokością 1200 mm? W dostępnych danych nie podano pozostałych wymiarów. Szerokość 1200 mm dotyczy długości poziomej – pozostałe wymiary należy zweryfikować w dokumentacji producenta lub zmierzyć przed montażem.
• Czy blacha ocynkowana jest odporna na wilgoć? Tak, powłoka cynkowa zapewnia dobrą odporność na korozję w standardowych warunkach pracy rozdzielnic wewnątrz budynków. W ekstremalnie wilgotnych środowiskach (np. chłodnie) zaleca się dodatkowe zabezpieczenie antykorozyjne.
