Płyta montażowa DIN Altivar 12 | VW3A9805 Schneider Electric

Opis i Kluczowe Cechy

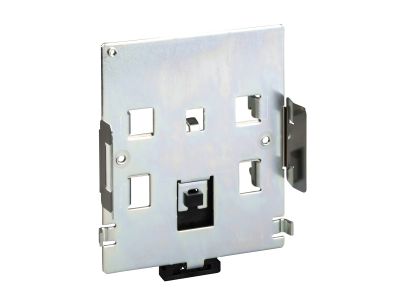

Płyta montażowa DIN VW3A9805 firmy Schneider Electric to akcesorium umożliwiające montaż przemiennika częstotliwości z serii Altivar bezpośrednio na symetrycznej szynie DIN 35 mm. Dzięki temu rozwiązaniu falownik może być instalowany w standardowej rozdzielnicy modułowej, co oszczędza miejsce i upraszcza okablowanie.

• Kompatybilność z Altivar 12, 312 i ATV320: płyta pasuje do trzech popularnych serii falowników, co pozwala ujednolicić system montażu w różnych aplikacjach.
• Montaż na szynie DIN 35 mm: szybkie i pewne osadzenie na standardowej szynie TH35 bez konieczności stosowania dodatkowych konstrukcji wsporczych.
• Konstrukcja dedykowana: precyzyjnie dopasowane otwory i kształt zapewniają stabilne mocowanie falownika w pionie i poziomie.
• Oszczędność miejsca w rozdzielnicy: brak potrzeby wydzielania osobnej płyty montażowej lub szafy sterowniczej, co obniża koszty instalacji.
• Łatwy dostęp serwisowy: falownik zamontowany na szynie DIN można szybko zdemontować bez ingerencji w okablowanie (przy zastosowaniu odpowiednich zacisków odłączalnych).

Zgodność z Normami

Produkt jest zgodny z obowiązującymi standardami europejskimi oraz posiada oznakowanie CE. Jako akcesorium mechaniczne przeznaczone do montażu w rozdzielnicach modułowych, spełnia wymagania dotyczące wytrzymałości i dopasowania do szyny TH35 zgodnie z normą DIN EN 60715.

Zastosowanie

Płyta montażowa VW3A9805 została stworzona do instalacji przemienników częstotliwości Altivar w układach automatyki budynkowej i przemysłowej. Sprawdza się wszędzie tam, gdzie wymagana jest modułowa konstrukcja rozdzielnicy.

• Montaż falownika Altivar 12/312/ATV320 na szynie DIN w szafach sterowniczych o małej głębokości.
• Integracja napędu z istniejącą rozdzielnicą modułową (zestawy styczników, wyłączników, zabezpieczeń).
• Zastosowanie w instalacjach gdzie wymagana jest szybka wymiana falownika (np. w serwisie i utrzymaniu ruchu).
• Budowa kompaktowych paneli sterowania maszyn, gdy każdy centymetr przestrzeni ma znaczenie.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej rozdzielnicy. Płytę mocuje się poprzez zatrzaśnięcie na szynie TH35 (DIN 35 mm) – upewnij się, że zatrzaski są całkowicie zablokowane. Przekrój przewodów doprowadzonych do falownika dobierz zgodnie z dokumentacją techniczną urządzenia. Moment dokręcania śrub mocujących falownik do płyty – postępuj według instrukcji producenta falownika.

FAQ

• Czy płyta VW3A9805 jest kompatybilna z innymi falownikami niż Altivar 12, 312 i ATV320? Producent określa kompatybilność tylko z wymienionymi seriami. Użycie z innymi modelami może wymagać sprawdzenia otworów montażowych i wymiarów.
• Jaki stopień ochrony ma płyta montażowa? Jako element montażowy nie posiada samodzielnego stopnia IP. Ochrona przed dotykiem i pyłem zależy od obudowy rozdzielnicy, w której płyta jest zainstalowana.
• Czy do montażu potrzebne są dodatkowe elementy mocujące? Płyta mocuje się bezpośrednio na szynie DIN – nie wymaga śrub ani nakrętek. Falownik przykręca się do płyty za pomocą wkrętów dostarczonych w zestawie falownika.
