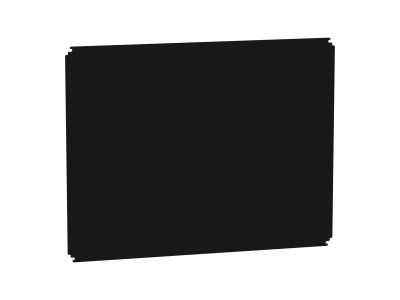

Płyta montaZowa Bakelitowa 1000x800 | NSYMB108 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa bakelitowa o wymiarach 1000x800 mm (symbol NSYMB108) stanowi solidne podłoże do instalacji aparatury modułowej w rozdzielnicach elektrycznych. Wykonana z bakelitu – materiału o wysokiej wytrzymałości mechanicznej i doskonałych właściwościach izolacyjnych – zapewnia bezpieczne mocowanie oraz ochronę przed zwarciami. Duża powierzchnia robocza umożliwia rozmieszczenie wielu elementów sterowania i zabezpieczeń.

• Materiał bakelitowy: wysoka izolacja elektryczna i odporność na łuk elektryczny, co zwiększa bezpieczeństwo w rozdzielnicy.
• Wymiary 1000x800 mm: duża powierzchnia montażowa pozwala na instalację kompletnego zestawu aparatury bez konieczności łączenia wielu płyt.
• Sztywna konstrukcja: stabilne podparcie dla wyłączników, styczników i innych urządzeń – minimalizuje drgania i zapewnia trwałość mocowania.
• Odporność na temperaturę: bakelit zachowuje właściwości w podwyższonych temperaturach typowych dla wnętrz rozdzielnic.
• Uniwersalny montaż: płyta przeznaczona do wiercenia i wycinania otworów zgodnie z potrzebami instalacji – łatwe dopasowanie do indywidualnego projektu.

Zgodność z Normami

Płyta wykonana jest z materiałów zgodnych z europejskimi standardami dla elementów izolacyjnych stosowanych w elektrotechnice. Produkt posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej. Ze względu na przeznaczenie (podłoże montażowe) nie podlega bezpośrednio normom wyrobu końcowego, jednakże jego zastosowanie w rozdzielnicach powinno uwzględniać wymagania norm IEC/EN 61439 dotyczących zestawów niskonapięciowych.

Zastosowanie

Płyta bakelitowa NSYMB108 znajduje zastosowanie jako sztywna podstawa do montażu aparatury w rozdzielnicach elektrycznych, szafach sterowniczych oraz tablicach rozdzielczych. Sprawdza się zarówno w instalacjach przemysłowych, jak i budynkowych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach głównych i podrozdzielnicach.
• Podłoże dla przycisków sterowniczych, przełączników i sygnalizatorów w szafach automatyki.
• Instalacja modułów sterowania (przekaźników, czasówek, zasilaczy) w układach sterowania i zabezpieczeń.
• Tworzenie dedykowanych paneli w serwisie maszyn i urządzeń elektrycznych.

Wskazówki Montażowe

Montaż i obróbkę płyty (wiercenie, wycinanie otworów) może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Płytę należy przymocować do szyny nośnej lub bezpośrednio do obudowy za pomocą śrub/ wkrętów (nie są dołączone). Przekroje przewodów oraz dobór zabezpieczeń muszą być zgodne z projektem instalacji. W przypadku modyfikacji płyty zaleca się stosowanie narzędzi nie powodujących pęknięć materiału (np. wierteł HSS). Producent nie określa momentu dokręcania – należy stosować zasady ogólne dla połączeń śrubowych w rozdzielnicach.

FAQ

• Czy płyta jest gotowa do montażu, czy wymaga obróbki? Płyta dostarczana jest jako surowa – bez fabrycznych otworów. Należy samodzielnie wywiercić otwory montażowe oraz wyciąć otwory pod aparaturę zgodnie z wymaganiami projektu.
• Jaki jest stopień ochrony (IP) płyty? Płyta jako element konstrukcyjny nie posiada własnego stopnia ochrony. Jej zamontowanie wewnątrz rozdzielnicy (np. IP30/IP40) nie wpływa na klasę szczelności całego zestawu.
• Czy płyta przewodzi prąd? Bakelit jest materiałem izolacyjnym – nie przewodzi prądu elektrycznego. Stanowi bezpieczne podłoże dla aparatury pod napięciem, pod warunkiem poprawnego wykonania połączeń i zachowania odstępów izolacyjnych.
