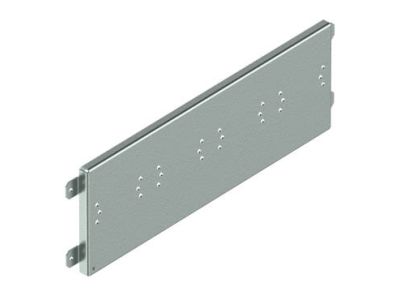

Płyta montażowa 4xKVL-00 (550) PM 2.2 K00 | 001340553 Eti

Alternatywny kod produktu: PM 2.2 K00

Opis i Kluczowe Cechy

Płyta montażowa przeznaczona do instalacji czterech elementów serii KVL-00 (symbol 001340553). Umożliwia uporządkowane mocowanie modułów w szafie rozdzielczej, co przyspiesza montaż i zwiększa ergonomię pracy. Kompaktowa konstrukcja pozwala zaoszczędzić miejsce wewnątrz rozdzielnicy.

• Ilość miejsc: przeznaczona do montażu czterech modułów KVL-00 – efektywne zagospodarowanie przestrzeni w rozdzielnicy.
• Montaż na szynie TH35: standardowe mocowanie na szynie DIN 35 mm – szybka instalacja i pewne trzymanie.
• Kompatybilność: dedykowana do elementów serii KVL-00 – gwarantowane pasowanie i stabilność konstrukcji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyposażenia rozdzielnic. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami.

Zastosowanie

Płyta montażowa znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach instalacyjnych. Umożliwia uporządkowane rozmieszczenie modułów KVL-00.

• Montaż przycisków i przełączników serii KVL-00 w rozdzielnicach budynkowych.
• Instalacja styczników i przekaźników w systemach automatyki przemysłowej.
• Wyposażenie szaf sterowniczych w zakładach produkcyjnych.
• Tworzenie zestawów aparatury modułowej w rozdzielnicach mieszkaniowych i biurowych.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Płytę mocuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekroje przewodów i momenty dokręcania należy dobierać według dokumentacji technicznej podłączanych modułów.

FAQ

• Jakie moduły można montować na płycie? Płyta przeznaczona jest wyłącznie do modułów serii KVL-00 – można na niej zamontować cztery sztuki.
• Czy do montażu potrzebna jest szyna DIN? Tak, płyta montowana jest na standardowej szynie TH35 (DIN) o szerokości 35 mm.
• Czy płyta wymaga dodatkowych akcesoriów? W zestawie znajduje się tylko płyta – moduły oraz szyna montażowa są sprzedawane osobno.
