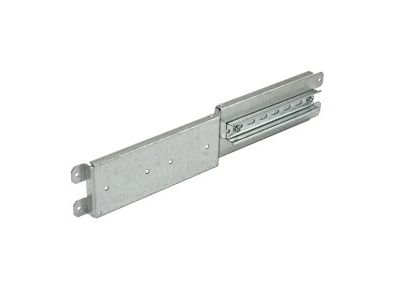

Płyta montażowa 3xHVL00/LTL00 z szyną TH35 na 16 mod. (750) PM 3 H00 M | 001101567 Eti

Alternatywny kod produktu: PM 3 H00 M

Opis i Kluczowe Cechy

Płyta montażowa z szyną TH35 (DIN) o długości 750 mm, przeznaczona do mocowania aparatury modułowej w rozdzielnicach i szafach elektrycznych. Produkt oznaczony symbolem 001101567 umożliwia zabudowę do 16 modułów (jednostek 18 mm) na jednym poziomie, co zapewnia elastyczne rozmieszczenie wyłączników, styczników, przycisków czy przekaźników. Szyna TH35 wykonana zgodnie z normą DIN – gwarantuje stabilne i bezpieczne osadzenie osprzętu.

• Szyna TH35 (DIN) o długości 750 mm: dopasowana do standardowych listew montażowych umożliwia szybki i pewny montaż aparatury modułowej w rozdzielnicach.
• Pojemność 16 modułów: pozwala na zabudowę do 16 urządzeń o szerokości 1 modułu (18 mm) lub łączonej kombinacji mniejszych i większych modułów bez konieczności stosowania dodatkowych szyn.
• Konstrukcja płyty zapewniająca sztywność: stabilne podłoże dla aparatury, zmniejszające ryzyko odkształceń przy dokręcaniu zacisków lub podczas pracy łączników.
• Uniwersalne otwory montażowe: ułatwiające instalację w typowych rozdzielnicach natynkowych i podtynkowych, a także w szafach przemysłowych.
• Oznaczone pole na etykietę (w zależności od wariantu): umożliwia identyfikację obwodu, co podnosi bezpieczeństwo i ułatwia serwisowanie.

Zgodność z Normami

Płyta montażowa została zaprojektowana zgodnie z wymaganiami norm europejskich dla akcesoriów rozdzielnicowych. Szyna TH35 spełnia standard DIN EN 60715 (profil nośny do montażu aparatury modułowej). Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Płyta montażowa z szyną TH35 znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane i bezpieczne rozmieszczenie aparatury modułowej w rozdzielnicach elektrycznych.

• Instalacja wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach mieszkaniowych i biurowych.
• Montaż styczników, przekaźników i sterowników w szafach automatyki budynkowej.
• Zabudowa przycisków sterowniczych i sygnalizatorów w centralach alarmowych i sterowniach.
• Tworzenie własnych zestawów aparatury w serwisie i prototypowni – płyta umożliwia szybką rekonfigurację bez ingerencji w konstrukcję szafy.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, w którym instalowana jest rozdzielnica. Płytę mocuj za pomocą wkrętów do podłoża (np. tylnej ściany szafy) zgodnie z wytycznymi producenta. Szynę TH35 należy przed zamocowaniem aparatury sprawdzić pod kątem czystości i braku uszkodzeń. Przekroje przewodów dobieraj zgodnie z obciążalnością prądową zabudowywanych urządzeń. Po zakończeniu montażu zaleca się kontrolę dokręcenia wszystkich połączeń śrubowych.

FAQ

• Czy płyta jest kompatybilna z każdą aparaturą modułową? Tak, szyna TH35 (DIN) jest standardem dla aparatury modułowej, dlatego płyta pasuje do wyłączników, styczników, przycisków, przekaźników itp. wszystkich producentów, pod warunkiem że urządzenie ma zaczep do zatrzaśnięcia na szynie TH35.
• Ile urządzeń zmieści się na płycie? Płyta posiada szynę o długości 750 mm, co odpowiada 16 modułom (16 × 18 mm). Można na niej zamontować do 16 urządzeń o szerokości 1 modułu lub odpowiednio mniej, jeśli są szersze (np. 2, 3 moduły).
• Czy płyta ma zabezpieczenie przed przesuwaniem się aparatury? Szyna TH35 ma wyprofilowany kształt, który uniemożliwia przypadkowe wysunięcie się aparatury. Dodatkowo zaleca się stosowanie ograniczników końcowych (np. klipsów blokujących) – nie są one dołączone do płyty, ale dostępne jako akcesoria.
