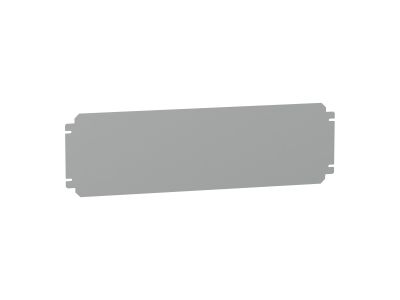

Płyta montażowa 200X600mm | NSYMM26SB Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa o symbolu NSYMM26SB to element wyposażenia szaf sterowniczych i rozdzielnic, przeznaczony do mocowania aparatury modułowej, listew zaciskowych oraz innych komponentów. Wymiary 200x600 mm zapewniają kompaktową powierzchnię roboczą, która ułatwia organizację wewnętrznej instalacji i zachowanie porządku w rozdzielnicy.

• Wymiary 200x600 mm: optymalna powierzchnia do montażu mniejszych zestawów aparatury, pozwalająca na efektywne zagospodarowanie przestrzeni w szafie.
• Uniwersalne mocowanie: płyta przystosowana do standardowych otworów montażowych w obudowach szaf sterowniczych – umożliwia szybki i powtarzalny montaż.
• Solidna konstrukcja: wykonana z materiału gwarantującego stabilność mechaniczną zamontowanych urządzeń podczas eksploatacji i transportu szafy.
• Łatwy dostęp do komponentów: płaska powierzchnia ułatwia prowadzenie przewodów i dostęp do zacisków podczas serwisu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami branżowymi oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi wymaganiami bezpieczeństwa i użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Płyta montażowa NSYMM26SB znajduje zastosowanie w systemach sterowania, automatyce budynkowej oraz rozdzielnicach elektrycznych jako podstawa dla aparatury modułowej.

• Montaż styczników, przekaźników i wyłączników modułowych w szafach sterowniczych.
• Mocowanie listew zaciskowych, bezpieczników i rozgałęźników w rozdzielnicach głównych i podrzędnych.
• Instalacja sterowników PLC i interfejsów wejść/wyjść w małych puszkach rozdzielczych.
• Organizacja okablowania i komponentów w obudowach typu kompaktowego (np. 200x600 mm).

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij szafę. Płytę należy mocować do profili montażowych lub bezpośrednio do obudowy za pomocą odpowiednich wkrętów (nie są dołączone – należy dobrać je do grubości ścianki obudowy). Nie przekraczaj maksymalnego obciążenia mechanicznego płyty – całkowity ciężar montowanych elementów musi być równomiernie rozłożony. Użyj poziomicy do wypoziomowania płyty przed dokręceniem połączeń.

FAQ

• Z jakiego materiału wykonana jest płyta montażowa NSYMM26SB? Producent nie podaje jednoznacznie materiału w danych katalogowych. W praktyce płyty tego typu często wykonywane są ze stali ocynkowanej lub malowanej proszkowo. Aby poznać dokładny skład, skontaktuj się z dystrybutorem lub producentem.
• Czy płyta pasuje do standardowych szaf o wysokości 600 mm? Tak, wymiar 200x600 mm jest typowy dla szaf o głębokości 200 mm i wysokości 600 mm. Płytę można stosować w obudowach o pasujących otworach montażowych.
• Czy płyta ma otwory na szynę TH35? Płyta nie jest dedykowanym elementem do montażu szyny DIN, ale można na niej zamocować szynę TH35 za pomocą odpowiednich wsporników. Sam produkt pełni funkcję podłoża – system mocowania szyny należy dobrać oddzielnie.
