Płyta montażowa 200x400mm | NSYMM24SB Schneider Electric

Opis i Kluczowe Cechy

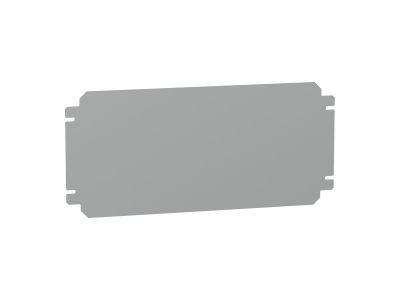

Płyta montażowa o symbolu NSYMM24SB to element wyposażenia rozdzielnic przeznaczony do stabilnego mocowania aparatury modułowej. Wymiary 200×400 mm umożliwiają elastyczne rozmieszczenie urządzeń w standardowych obudowach. Precyzyjne wykonanie gwarantuje łatwy montaż i trwałość konstrukcji.

• Wymiary 200×400 mm: uniwersalny format pasujący do większości obudów rozdzielczych, pozwalający na optymalne zagospodarowanie przestrzeni wewnątrz szafy.
• Uniwersalne otwory montażowe: umożliwiają szybkie i pewne mocowanie aparatury modułowej, styczników, wyłączników czy przycisków sterowniczych.
• Solidna konstrukcja: zapewnia sztywność i wytrzymałość mechaniczną niezbędną do bezpiecznego utrzymania cięższych komponentów elektrycznych.
• Łatwy montaż w rozdzielnicy: płyta przeznaczona do wkręcania lub przykręcania w standardowych obudowach, co skraca czas instalacji.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami norm europejskich oraz posiada oznakowanie CE. Dostarczany w standardzie DIN przeznaczonym do zabudowy w szafach rozdzielczych. Konkretne normy szczegółowe podane są w dokumentacji technicznej producenta.

Zastosowanie

Płyta montażowa NSYMM24SB znajduje zastosowanie w rozdzielnicach niskiego napięcia, stanowiąc stabilną podstawę dla aparatury modułowej. Idealna do instalacji w budynkach mieszkalnych, biurowych oraz obiektach przemysłowych.

• Montaż styczników, wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Mocowanie przycisków sterowniczych, przełączników oraz lampek sygnalizacyjnych na panelach operatorskich.
• Zabudowa przekaźników, sterowników PLC oraz zasilaczy w szafach automatyki przemysłowej.
• Tworzenie własnych zestawów aparatury w obudowach na wymiar – dla instalatorów wymagających elastyczności.

Wskazówki Montażowe

Montaż płyty oraz wszelkich urządzeń elektrycznych na niej zamontowanych może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Płytę mocuj do szyny nośnej lub dna obudowy za pomocą śrub odpowiednich dla danego materiału. Przekrój przewodów oraz moment dokręcania zacisków aparatury dobieraj według dokumentacji technicznej producenta.

FAQ

• Z jakiego materiału wykonana jest płyta NSYMM24SB? Szczegółowe dane dotyczące materiału znajdują się w karcie katalogowej producenta. W przypadku braku takiej informacji zalecamy kontakt z dostawcą.
• Czy płyta posiada fabryczne otwory do montażu na szynie DIN? Płyta montażowa nie jest przeznaczona do bezpośredniego montażu na szynie TH35 – służy jako podstawa do przykręcania aparatury. Mocowanie do obudowy odbywa się przez własne otwory montażowe.
• Jakie maksymalne obciążenie mechaniczne wytrzymuje płyta? Producent nie podaje wartości obciążenia. W praktyce dopuszczalne obciążenie zależy od sposobu mocowania w obudowie. W przypadku wątpliwości zalecamy konsultację z producentem.
