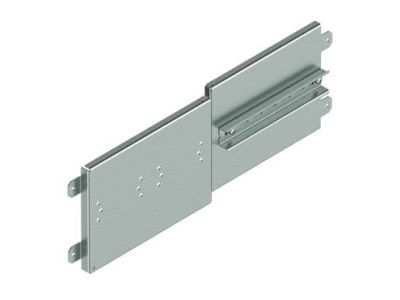

Płyta montażowa 1xKVL-00 z szyną TH35 na 5 mod. (350) PM 1.4 K00 M | 001340501 Eti

Alternatywny kod produktu: PM 1.4 K00 M

Opis i Kluczowe Cechy

Płyta montażowa 1xKVL-00 z szyną TH35 o długości 350 mm i szerokości 5 modułów (symbol 001340501) stanowi solidną bazę do instalacji aparatury modułowej w rozdzielnicach i szafach sterowniczych. Dzięki wbudowanej szynie DIN TH35 umożliwia szybkie i pewne mocowanie modułów bez konieczności stosowania dodatkowych akcesoriów, co skraca czas montażu i zwiększa elastyczność konfiguracji.

• 5 modułów szerokości: Pozwala na zamontowanie do pięciu standardowych urządzeń modułowych (np. wyłączników, styczników, przycisków) obok siebie, optymalnie wykorzystując przestrzeń w rozdzielnicy.
• Długość 350 mm: Zapewnia wystarczającą powierzchnię do rozmieszczenia aparatury w typowych rozdzielnicach mieszkaniowych i przemysłowych, ułatwiając prowadzenie przewodów.
• Zintegrowana szyna TH35: Umożliwia beznarzędziowy montaż aparatury z zatrzaskiem, co przyspiesza instalację i późniejszą wymianę elementów.
• Konstrukcja 1xKVL-00: Przeznaczona do pracy w systemie montażowym KVL, kompatybilna z akcesoriami tej serii, gwarantująca stabilność i trwałość.
• Oznaczenie PM 1.4 K00 M: Gwarantuje zgodność z wymaganiami producenta oraz łatwą identyfikację w systemie magazynowym.

Zgodność z Normami

Płyta montażowa została zaprojektowana zgodnie z europejskimi standardami dotyczącymi systemów montażowych aparatury modułowej oraz posiada oznakowanie CE. Szyna TH35 spełnia typowe wymagania mechaniczne dla szyn nośnych stosowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Płyta montażowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne zamocowanie aparatury modułowej w rozdzielnicach elekLtrotechnicznych.

• Montaż w rozdzielnicach mieszkaniowych i biurowych – do instalacji wyłączników nadprądowych, różnicowoprądowych oraz osprzętu sterującego.
• Budowa szaf sterowniczych w automatyce przemysłowej – jako podstawa dla styczników, przekaźników i sterowników modułowych.
• Tworzenie tymczasowych zestawów pomiarowych i testowych – dzięki łatwej modyfikacji układu i szybkiej wymianie komponentów.
• Rozbudowa istniejących rozdzielnic – możliwość dodania nowych modułów bez wymiany całej konstrukcji nośnej.

Wskazówki Montażowe

Montaż płyty oraz mocowanie aparatury powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Płytę montować w rozdzielnicy lub szafie na szynie TH35 (jeżeli płyta nie jest wyposażona w szynę – w treści wskazano, że szyna jest zintegrowana – należy sprawdzić zgodność mechanizmu mocującego). Przekroje przewodów doprowadzających do aparatury modułowej dobierać zgodnie z obciążalnością prądową i wymaganiami norm. Niektóre elementy systemu mogą wymagać dokręcenia śrub momentem podanym w dokumentacji producenta.

FAQ

• Czy płyta pasuje do standardowych modułów o szerokości 18 mm? Tak, płyta posiada 5 modułów – każdy odpowiada typowej szerokości 18 mm (łącznie 90 mm przestrzeni montażowej), co umożliwia montaż dowolnej aparatury z zatrzaskiem na szynę TH35.
• Jaki jest stopień ochrony (IP) płyty? Płyta montażowa sama w sobie nie jest obudową – jej stopień ochrony zależy od rozdzielnicy, w której zostanie zamontowana. W typowych warunkach pracy wewnątrz rozdzielnicy nie wymaga dodatkowego uszczelnienia.
• Czy szyna TH35 jest już przymocowana do płyty, czy trzeba ją dokupić? Szyna TH35 jest integralną częścią płyty montażowej 1xKVL-00 – nie wymaga osobnego montażu. Wystarczy umieścić płytę w rozdzielnicy i zamocować aparaturę na gotowej szynie.
