Płyta montażowa 1xHVL00/LTL00 z szyną TH35 na 4 mod. (250) PM 1 H00 M | 001101563 Eti

Alternatywny kod produktu: PM 1 H00 M

Opis i Kluczowe Cechy

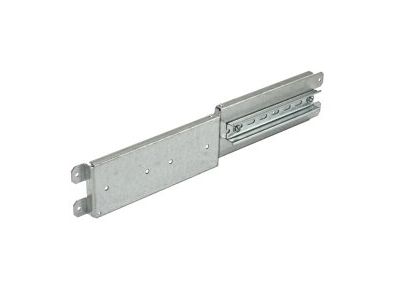

Płyta montażowa (symbol 001101563) przeznaczona do obudów serii HVL00/LTL00 wyposażona fabrycznie w szynę TH35 o długości 250 mm, umożliwiającą montaż do 4 modułów aparatury modułowej. Dzięki kompaktowym wymiarom i gotowemu osprzętowi płyta przyspiesza prace instalacyjne w rozdzielnicach i szafach sterowniczych.

• Szyna TH35 (DIN): kompatybilność z szeroką gamą aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski) – szybki i pewny montaż bez dodatkowych akcesoriów.
• 4 moduły (długość szyny 250 mm): optymalna przestrzeń do zabudowy niewielkich zestawów aparatury, oszczędność miejsca w rozdzielnicy przy zachowaniu elastyczności konfiguracji.
• Dedykowana do obudów HVL00 i LTL00: idealne dopasowanie do wybranych serii obudów producenta – brak konieczności przycinania czy wiercenia otworów.
• Solidna konstrukcja płyty: stabilne mocowanie szyny i zamontowanych urządzeń – trwałość instalacji nawet przy wibracjach w aplikacjach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących systemów montażowych dla aparatury modułowej (szyna DIN TH35). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Płyta montażowa z szyną TH35 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i uporządkowane mocowanie aparatury modułowej w rozdzielnicach oraz szafach sterowniczych.

• Montaż wyłączników nadprądowych, różnicowoprądowych oraz styczników w rozdzielnicach domowych i przemysłowych.
• Budowa kompaktowych szaf sterowniczych w automatyce budynkowej i maszynach przemysłowych.
• Instalacje w obudowach serii HVL00/LTL00 – zapewnienie kompletnego, dopasowanego systemu montażowego.
• Zastosowanie w projektach modernizacyjnych, gdzie wymagana jest wymiana lub rozbudowa istniejącej aparatury przy zachowaniu standardu szyny DIN.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Płytę montuj w obudowie przy użyciu przewidzianych otworów mocujących. Szyna TH35 powinna być zamocowana zgodnie z dokumentacją producenta obudowy. Przekrój przewodów przyłączanych do aparatury dobierz do prądu znamionowego obwodu. Moment dokręcania śrub mocujących szynę oraz aparaturę – zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaką długość ma szyna TH35 w tej płycie? Szyna ma długość 250 mm, co pozwala na zamontowanie do 4 modułów aparatury modułowej (jeden moduł = 18 mm).
• Czy płyta jest kompletna i gotowa do montażu? Tak – szyna TH35 jest fabrycznie zamontowana na płycie. Wystarczy umieścić płytę w obudowie i zamocować aparaturę na szynie.
• Czy płyta nadaje się do innych serii obudów poza HVL00/LTL00? Dedykowana konstrukcja zapewnia optymalne dopasowanie do obudów HVL00 i LTL00. W innych obudowach może wymagać weryfikacji wymiarów i punktów montażowych.
