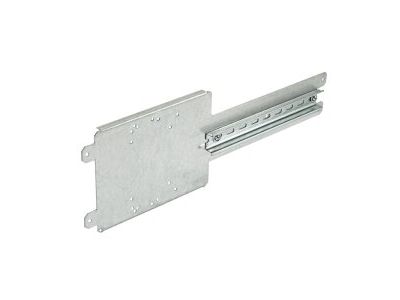

Płyta montażowa 1xEB2/ED2 z szyną TH35 na 4 mod. (350) PM 1.4 E12 M | 001101571 Eti

Alternatywny kod produktu: PM 1.4 E12 M

Opis i Kluczowe Cechy

Płyta montażowa przeznaczona do aparatury modułowej serii EB2/ED2, wyposażona w fabrycznie zamontowaną szynę TH35. Model oznaczony symbolem PM 1.4 E12 M (nr kat. 001101571) mieści do 4 modułów aparatury, co pozwala na ergonomiczne zagospodarowanie przestrzeni w rozdzielnicy. Konstrukcja zapewnia stabilne mocowanie komponentów i ułatwia prace instalacyjne.

• Przeznaczenie do aparatury EB2/ED2: dedykowane mocowanie dla wyłączników nadprądowych, różnicowoprądowych i innych urządzeń w standardzie EB2/ED2 – gwarancja kompatybilności i pewnego osadzenia.
• Zintegrowana szyna TH35: montaż zgodny z profilem DIN, umożliwiający szybkie zatrzaskiwanie i demontaż aparatury modułowej bez użycia narzędzi.
• Pojemność 4 modułów: oszczędność miejsca – płyta zajmuje tylko cztery jednostki modułowe (ok. 72 mm szerokości), idealna do kompaktowych rozdzielnic.
• Solidna konstrukcja: wykonana z materiałów odpornych na odkształcenia, zapewniająca długotrwałą stabilność mechaniczną nawet przy częstej wymianie aparatury.
• Uniwersalność montażu: płyta mocowana jest do rozdzielnicy za pomocą otworów montażowych (zgodnie z dokumentacją producenta), co pozwala na elastyczne pozycjonowanie w szafie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Szyna TH35 odpowiada wymaganiom normy DIN EN 60715, co zapewnia kompatybilność z aparaturą modułową dostępną na rynku. Montaż należy przeprowadzić zgodnie z obowiązującymi przepisami oraz wytycznymi producenta.

Zastosowanie

Płyta montażowa z szyną TH35 znajduje zastosowanie w rozdzielnicach niskiego napięcia, zarówno w instalacjach mieszkaniowych, jak i przemysłowych. Umożliwia bezpieczne i uporządkowane rozmieszczenie aparatury modułowej.

• Instalacja wyłączników nadprądowych i różnicowoprądowych serii EB2/ED2 w domowych tablicach rozdzielczych.
• Montaż styczników, przekaźników i przycisków w szafach sterowniczych w maszynach i liniach produkcyjnych.
• Organizacja rozdzielnic w budynkach użyteczności publicznej – łatwa rozbudowa i serwis aparatury.
• Modernizacja istniejących rozdzielnic – wymiana zużytych płyt montażowych na nowe z szyną TH35.

Wskazówki Montażowe

Montaż płyty oraz wszelkie prace związane z instalacją elektryczną mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Płytę mocuj do podłoża za pomocą śrub odpowiednich dla materiału obudowy, stosując moment dokręcania podany w dokumentacji producenta. Szyna TH35 jest przystosowana do zatrzaskiwania aparatury modułowej – przed montażem upewnij się, że zatrzaski sprężynujące są odblokowane. Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową chronionych obwodów.

FAQ

• Czy płyta pasuje do aparatury innych producentów? Szyna TH35 jest standardem DIN, dlatego pasuje do każdej aparatury modułowej o szerokości 17,5 mm na moduł. Gniazda montażowe są dedykowane dla serii EB2/ED2, ale większość urządzeń w tym standardzie (np. Eaton, Hager, Legrand) jest kompatybilna mechanicznie. W razie wątpliwości sprawdź wymiary w karcie katalogowej.
• Jaki jest maksymalny udźwig płyty? Producent nie podał konkretnej wartości udźwigu. Płyta została zaprojektowana do montażu lekkiej aparatury modułowej (do 4 modułów). W przypadku ciężkich urządzeń (np. transformatorów) zalecamy zastosowanie dodatkowego wspornika.
• Czy płyta jest wyposażona w akcesoria montażowe? W zestawie znajduje się sama płyta z zintegrowaną szyną TH35. Śruby montażowe oraz listwy zaciskowe należy dobrać oddzielnie w zależności od typu rozdzielnicy.
